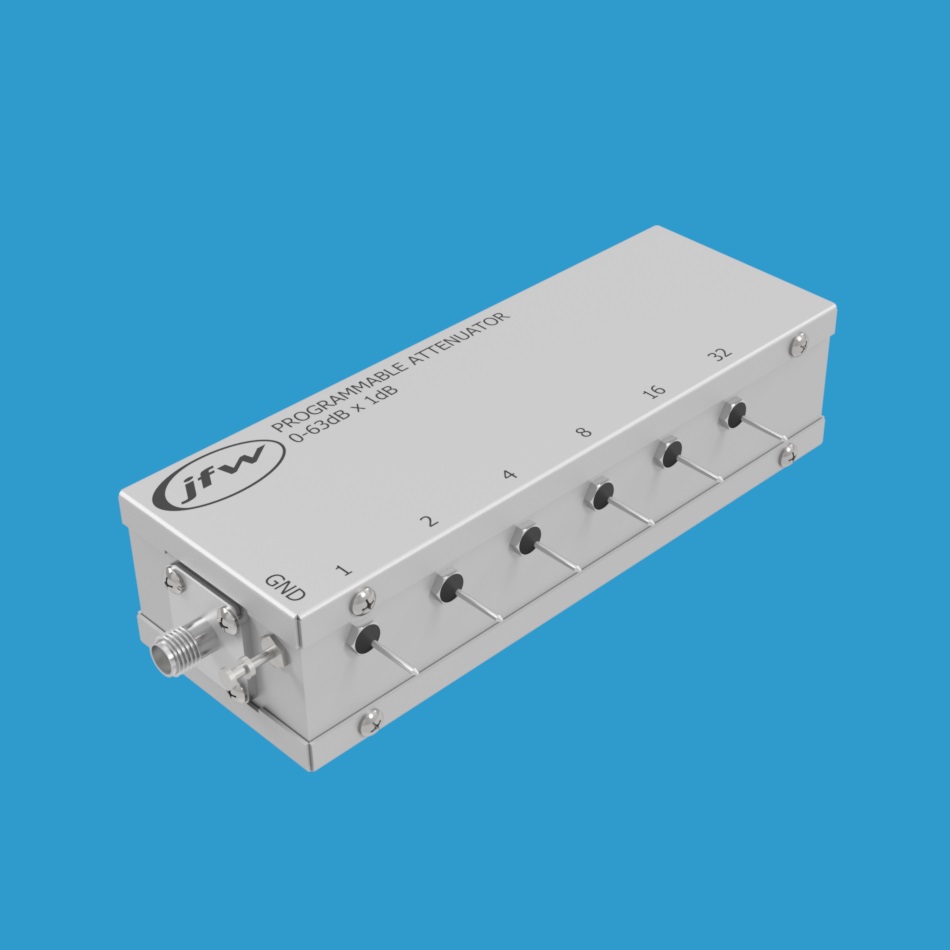

JFW 50P-1212 可编程继电器衰减器 DC-2500MHz

产品概述

JFW 50P-1212 是一款 50 Ohm 继电器可编程衰减器，衰减范围为 0 至 63dB，步进为 1dB。工作频率范围为 DC-2500 MHz，射频输入功率额定值为 0.5 Watts。该步进衰减器提供 BNC、N、SMA 或 TNC 同轴射频连接器可选。衰减器具有六个独立控制的步进：1dB、2dB、4dB、8dB、16dB 和 32dB。

控制方式

每个衰减步进均配有对应的焊接馈通端子，用于施加控制电压。向焊接馈通端子施加 +12Vdc 将激活该步进的衰减。内部继电器具有故障安全特性，默认保持直通路径（即 0dB 状态）。当焊接馈通端子处于开路（或接地）状态时，该步进衰减将关闭。可同时激活多个步进以设置组合衰减值。

组合衰减示例

• 设置 3dB 衰减：需同时激活 1dB 和 2dB 控制线
• 设置 15dB 衰减：需同时激活 1dB、2dB、4dB 和 8dB 控制线
• 设置 0dB（插入损耗状态）：所有控制线必须关闭（即接地或开路）

关键参数

• 型号：50P-1212
• 类型：继电器可编程衰减器
• 阻抗：50 Ohm
• 总衰减范围：63 dB
• 步进：1 dB
• 频率范围：DC-2500 MHz
• 切换速度：6 mS
• 射频输入功率：0.5 Watts
• 控制电压：+12 Vdc
• 射频连接器：BNC、N、SMA、TNC
