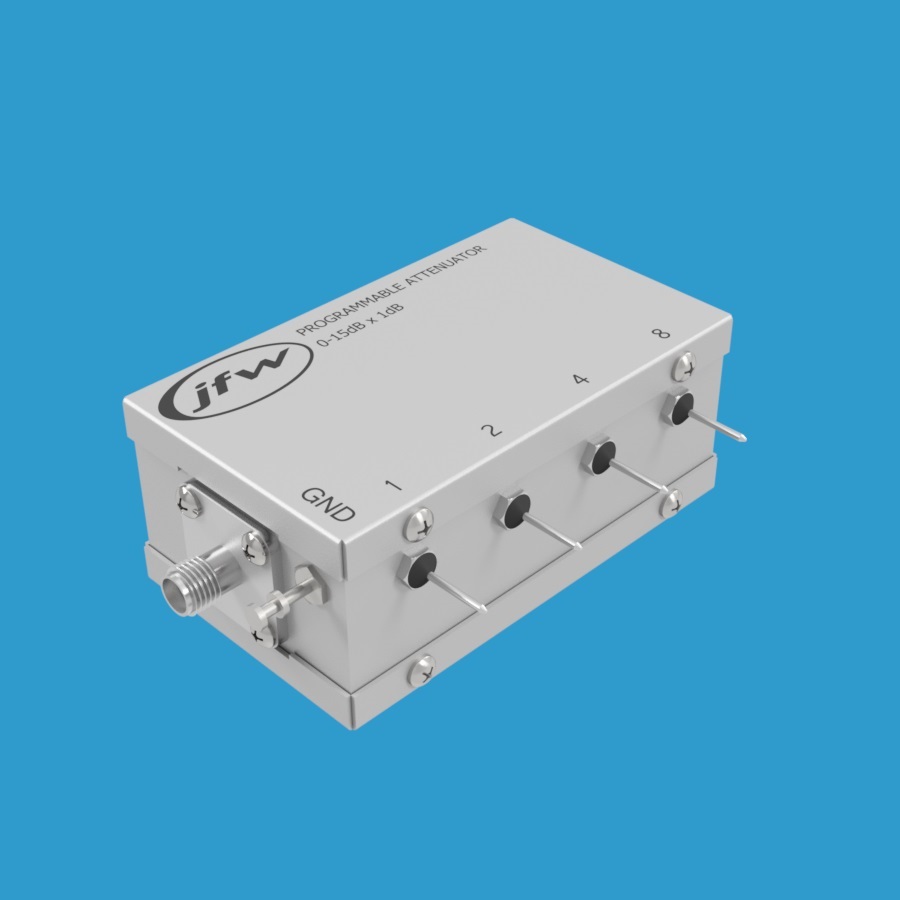

JFW 50P-1499 可编程继电器衰减器 DC-500MHz 0-15dB
品牌: JFW Industries
型号: 50P-1499
JFW 50P-1499 是一款50欧姆继电器可编程衰减器，衰减范围0至15dB，步进1dB，工作频率DC-500MHz，额定射频输入功率2W，支持BNC、N、SMA和TNC同轴射频连接器，通过+12Vdc控制电压实现四步独立衰减控制。
产品详情
产品概述
JFW 50P-1499 是一款50欧姆继电器可编程衰减器，衰减范围为0至15dB，步进1dB。该器件工作频率覆盖DC-500 MHz，额定射频输入功率为2 Watts。此步进衰减器可选配BNC、N、SMA或TNC同轴射频连接器。衰减器具有四个独立控制的步进：1dB、2dB、4dB和8dB。
控制方式
+12Vdc控制
每个衰减速率对应一个焊接馈通端，用于施加控制电压。向焊接馈通端施加+12Vdc将激活该步进的衰减。内部继电器在直通路径设置下具有故障安全特性（即故障安全至0dB设置）。焊接馈通端开路（或接地）将关闭该步进的衰减。同时激活多个步进可设定组合衰减值。例如，设定3dB时，需同时激活1dB和2dB控制线；设定12dB时，需同时激活4dB和8dB控制线。将衰减器设定为插入损耗状态（即0dB设置）时，所有控制线必须关闭（即接地或开路）。
关键参数
- 型号：50P-1499
- 类型：继电器可编程衰减器
- 阻抗：50 Ohm
- 总衰减：15 dB
- 步进：1 dB
- 频率范围：DC-500 MHz
- 切换速度：6 mS
- 射频输入功率：2 Watts
- 控制电压：+12 Vdc
- 射频连接器：BNC, N, SMA, TNC
