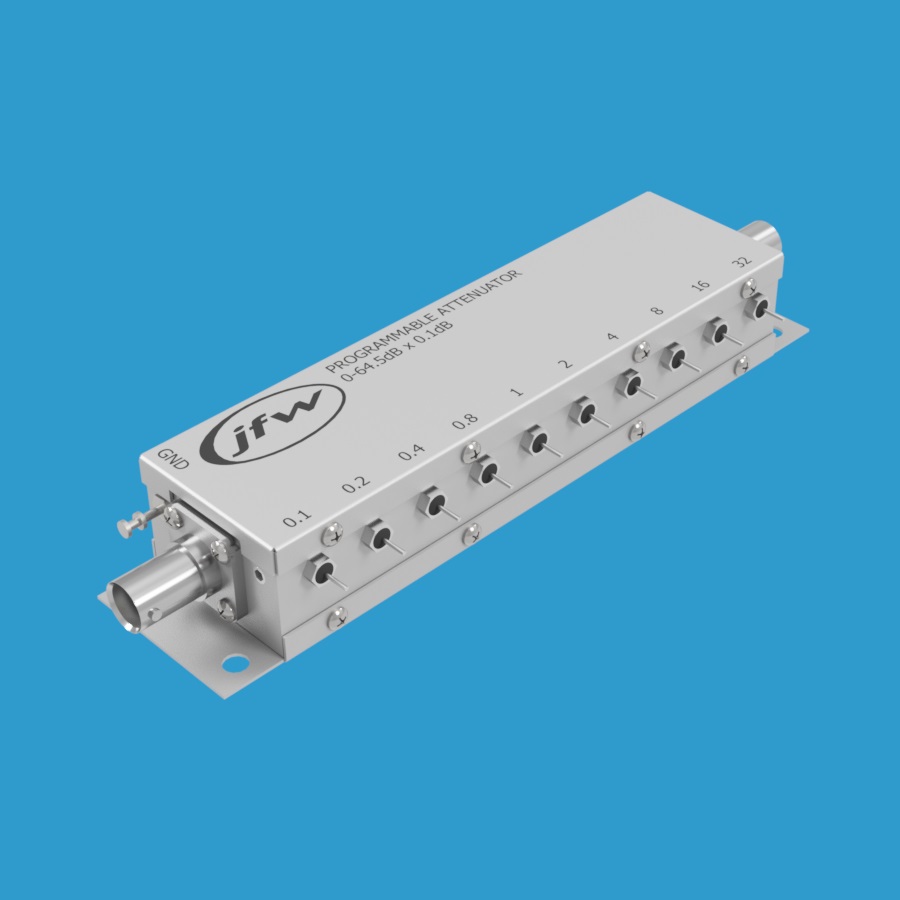

JFW Industries 50P-1633 继电器可编程衰减器
品牌: JFW Industries
型号: 50P-1633
JFW 50P-1633是一款50欧姆继电器可编程衰减器，工作频率DC-1000MHz，衰减范围0-64.5dB，步进精度0.1dB，额定射频输入功率1瓦，支持+12Vdc控制电压，提供BNC、N、SMA、TNC连接器可选。
产品详情
产品概述
JFW Industries 50P-1633 是一款50欧姆继电器可编程衰减器，衰减范围为0至64.5dB，步进精度为0.1dB。该器件工作频率覆盖DC至1000 MHz，额定射频输入功率为1瓦。此步进衰减器提供BNC、N、SMA或TNC同轴射频连接器可选，满足多种应用场景需求。
衰减步进配置
该可编程衰减器具有十个独立控制的衰减步进，通过组合激活可实现0至64.5dB范围内的任意衰减值：
- 0.1dB
- 0.2dB
- 0.4dB
- 0.8dB
- 1dB
- 2dB
- 4dB
- 8dB
- 16dB
- 32dB
+12Vdc控制方式
每个衰减步进均配有对应的焊接馈通端子，用于施加控制电压。向焊接馈通端子施加+12Vdc电压将开启该步进的衰减功能。内部继电器采用故障安全设计，默认保持在直通路径状态（即0dB设置）。焊接馈通端子处于开路或接地状态时，该步进衰减将关闭。
可同时激活多个步进以设置组合衰减值。例如：
- 设置3.1dB衰减时，需同时激活0.1dB、1dB和2dB控制线。
- 设置12dB衰减时，需同时激活4dB和8dB控制线。
- 设置衰减器为插入损耗状态（即0dB设置）时，所有控制线必须关闭（即接地或开路）。
技术参数
- 型号：50P-1633
- 类型：继电器可编程衰减器
- 阻抗：50欧姆
- 总衰减范围：0-64.5 dB
- 步进精度：0.1 dB
- 频率范围：DC-1000 MHz
- 切换速度：6 mS
- 射频输入功率：1 Watt
- 控制电压：+12 Vdc
- 射频连接器：BNC、N、SMA、TNC可选
