JFW 50P-1683 可编程衰减器 DC-2500MHz 0-70dB
品牌: JFW Industries
型号: 50P-1683
JFW 50P-1683是一款50欧姆继电器可编程衰减器，衰减范围0至70dB，步进10dB，工作频率DC-2500MHz，支持BNC、N、SMA、TNC多种射频连接器，额定输入功率0.5瓦。
产品详情
产品概述

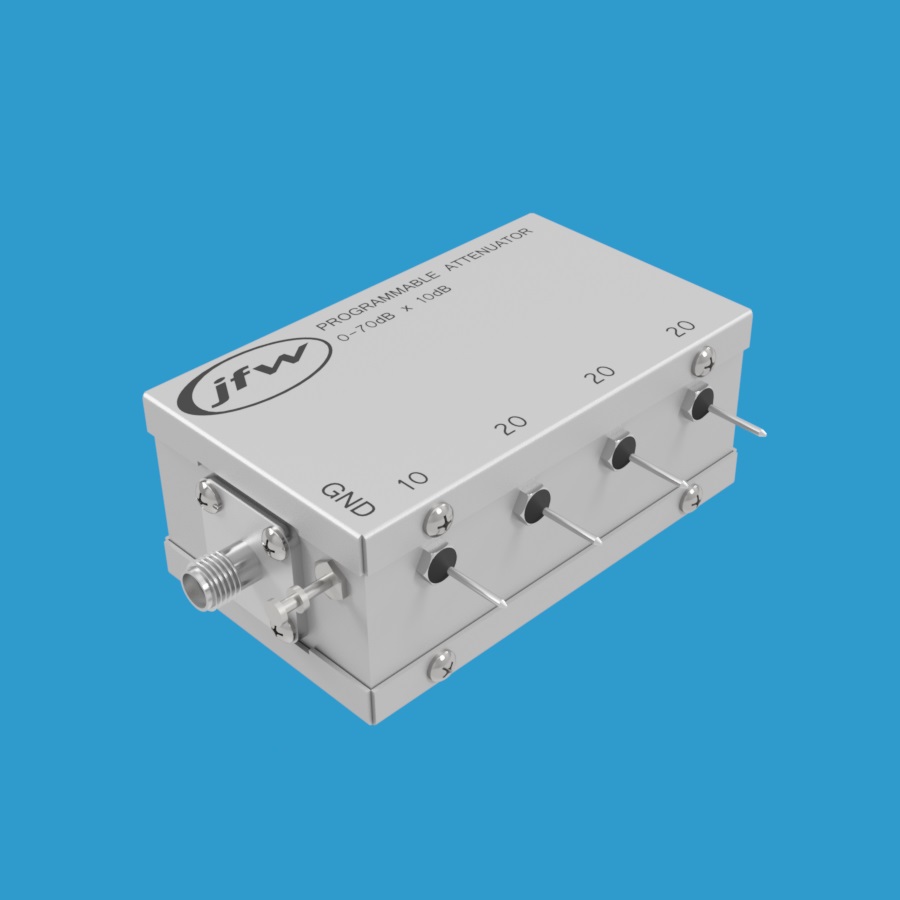

JFW 50P-1683 是一款50欧姆继电器可编程衰减器，衰减范围为0至70dB，步进为10dB。该衰减器工作频率覆盖DC至2500 MHz，额定射频输入功率为0.5瓦。此款步进衰减器提供BNC、N、SMA或TNC同轴射频连接器可选。
衰减步进配置
该步进衰减器具有四个独立控制的步进：10dB、20dB、20dB和20dB。通过同时激活多个步进可设定组合衰减值。例如，设定30dB时需激活10dB和20dB控制线；设定60dB时需同时激活三个20dB控制线。
控制方式
每个衰减步进对应一个焊接馈通接口，用于施加控制电压。向焊接馈通接口施加+12Vdc电压将开启该步进的衰减功能。内部继电器采用故障安全设计，默认处于直通路径状态（即0dB设定）。焊接馈通接口处于开路或接地状态时，该步进衰减将关闭。若要将衰减器设定为插入损耗状态（即0dB），所有控制线必须关闭（即接地或开路）。
技术规格
- 阻抗：50 Ohm
- 总衰减量：70 dB
- 衰减步进：10 dB
- 频率范围：DC-2500 MHz
- 切换速度：6 mS
- 射频输入功率：0.5 Watts
- 控制电压：+12 Vdc
- 射频连接器：BNC、N、SMA、TNC
