JFW 50P-1705 可编程继电器衰减器 DC-200MHz

产品概述

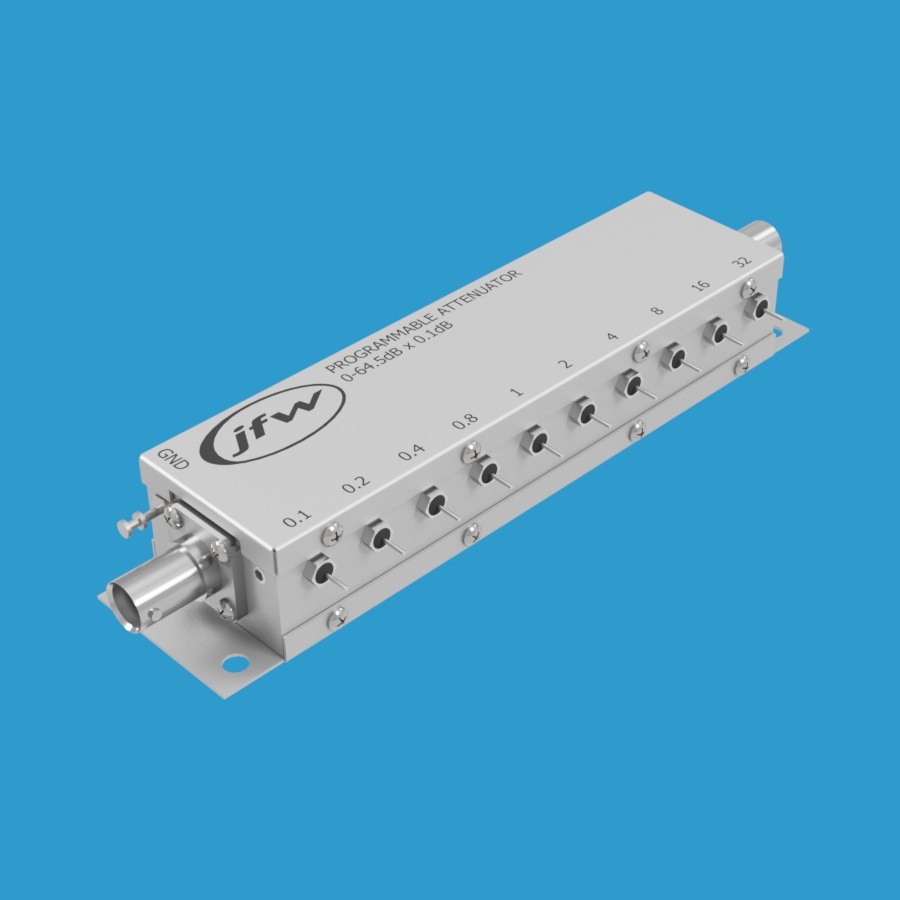

JFW Industries 50P-1705 是一款50欧姆继电器可编程衰减器，衰减范围为0至64.5dB，步进精度为0.1dB。工作频率覆盖DC至200 MHz，额定射频输入功率为1瓦。该步进衰减器提供BNC、N、SMA和TNC同轴射频连接器选项，适用于多种测试与测量应用场景。

衰减步进配置

该衰减器具有十个独立控制的衰减步进，通过组合激活多个步进，可实现0至64.5dB范围内的任意衰减值设置：

• 0.1 dB
• 0.2 dB
• 0.4 dB
• 0.8 dB
• 1 dB
• 2 dB
• 4 dB
• 8 dB
• 16 dB
• 32 dB

+12Vdc控制方式

每个衰减步进对应一个焊接馈通端子，用于施加控制电压。向焊接馈通端子施加+12Vdc电压即可开启对应步进的衰减功能。内部继电器采用故障安全设计，默认处于直通路径（即0dB设置）状态。焊接馈通端子开路或接地时将关闭对应步进的衰减功能。

可同时激活多个步进以设置组合衰减值，例如：

• 设置3.1dB：需同时激活0.1dB、1dB和2dB控制线
• 设置12dB：需同时激活4dB和8dB控制线
• 设置0dB（插入损耗状态）：所有控制线必须关闭（接地或开路）

主要技术参数
