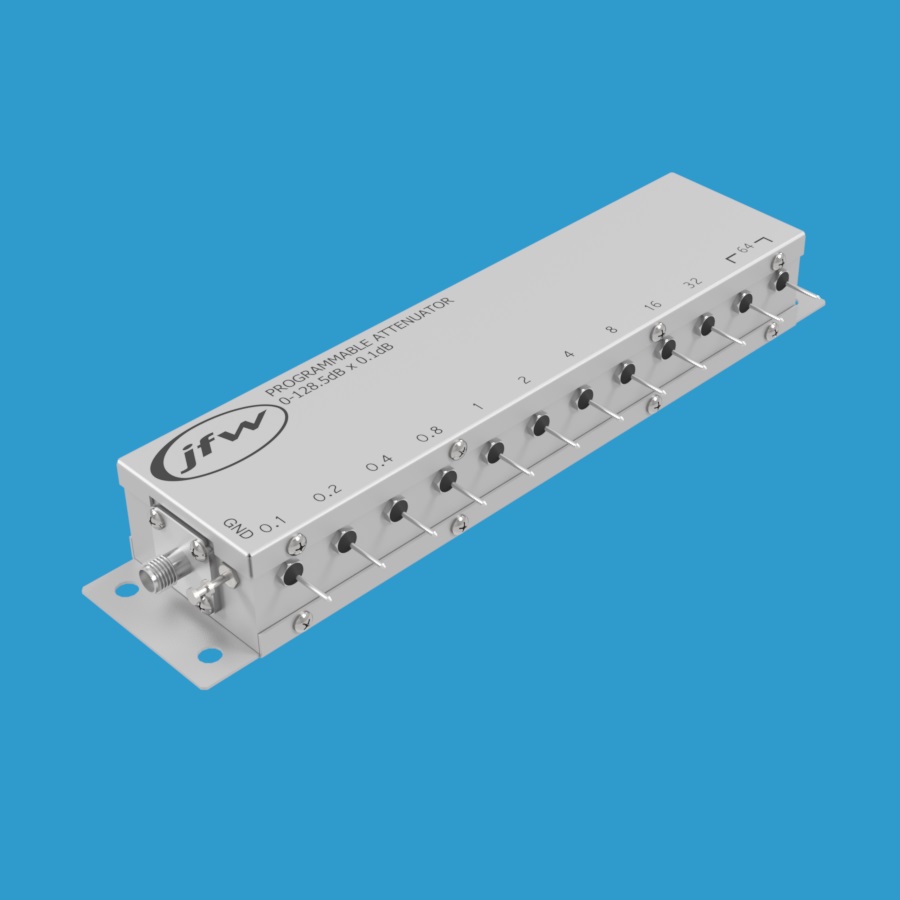

JFW 50P-1714 继电器式可编程衰减器

产品概述

JFW 50P-1714是一款50欧姆继电器式可编程衰减器，衰减范围为0至128.5dB，步进精度为0.1dB。该器件工作频率覆盖DC至100MHz，额定射频输入功率为1瓦。此款步进衰减器可选配BNC、N、SMA或TNC同轴射频连接器。衰减器内置十一个独立控制步进：0.1dB、0.2dB、0.4dB、0.8dB、1dB、2dB、4dB、8dB、16dB、32dB和64dB。

+12Vdc控制方式

每个衰减步进均对应一个焊接馈通端，用于施加控制电压。向焊接馈通端施加+12Vdc即可开启对应步进的衰减。内部继电器采用故障安全设计，默认处于直通路径状态（即0dB设置）。焊接馈通端处于开路（或接地）状态时，对应步进的衰减将关闭。可同时激活多个步进以实现组合衰减值。例如，设置3.1dB时，需同时激活0.1dB、1dB和2dB控制线；设置12dB时，需同时激活4dB和8dB控制线。若要将衰减器设置为插入损耗状态（即0dB设置），所有控制线必须处于关闭状态（即接地或开路）。

关键参数

• 阻抗：50 Ohm
• 总衰减量：128.5 dB
• 步进精度：0.1 dB
• 频率范围：DC-100 MHz
• 切换速度：6 mS
• 射频输入功率：1 Watt
• 控制电压：+12 Vdc
• 射频连接器：BNC, N, SMA, TNC
