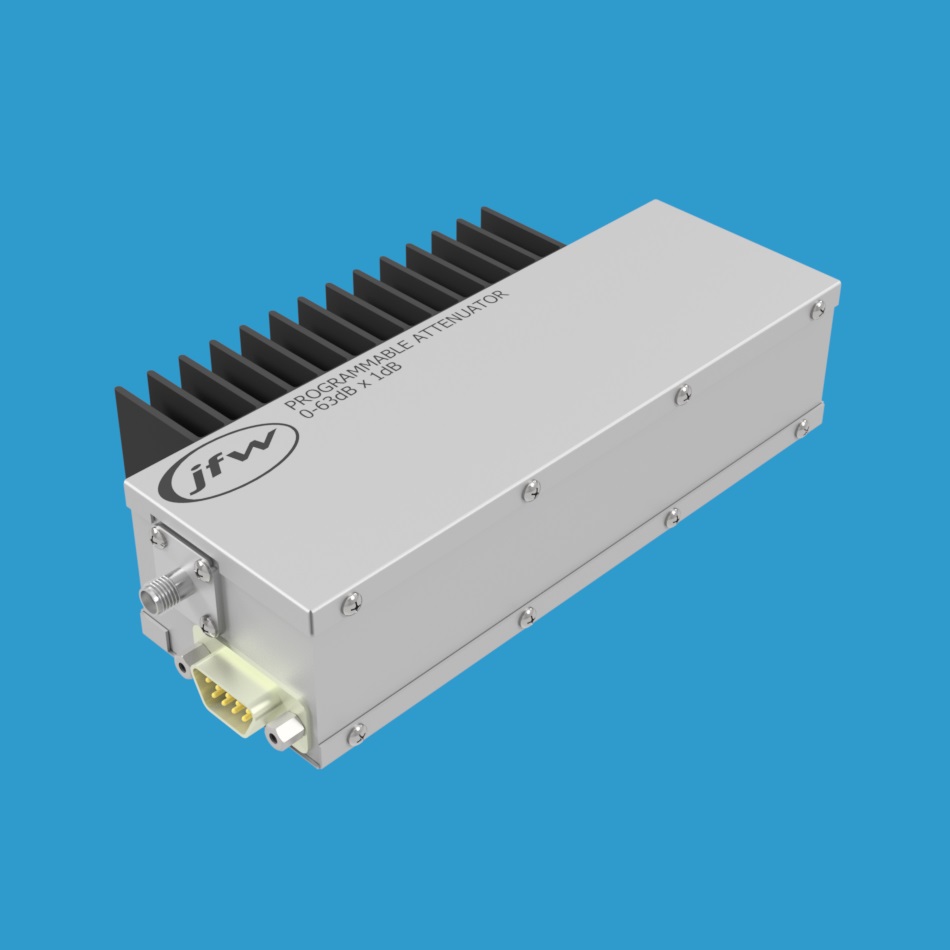

JFW Industries 50P-1849 可编程继电器衰减器
品牌: JFW Industries
型号: 50P-1849
JFW 50P-1849 是一款50欧姆可编程继电器衰减器，衰减范围0至63dB，步进1dB，工作频率DC-2700MHz，支持10W射频输入功率，具备六个独立可控衰减档位，通过+12Vdc电压控制，提供BNC、N、SMA及TNC多种射频连接器选项。
产品详情
产品概述
JFW Industries 50P-1849 是一款高性能50欧姆继电器可编程衰减器，衰减范围为0至63dB，步进精度为1dB。该器件工作频率覆盖DC至2700MHz，额定射频输入功率高达10W，适用于多种射频测试与系统集成场景。
核心参数
- 型号：50P-1849
- 类型：继电器可编程衰减器
- 阻抗：50 Ohm
- 总衰减范围：0 至 63 dB
- 衰减步进：1 dB
- 频率范围：DC - 2700 MHz
- 切换速度：10 mS
- 射频输入功率：10 Watts
- 控制电压：+12 Vdc
- 射频连接器：BNC、N、SMA、TNC
衰减档位与控制方式
该衰减器内部设有六个独立可控的衰减档位，分别为：1dB、2dB、4dB、8dB、16dB 和 32dB。通过组合激活不同的档位，可实现0至63dB范围内的任意1dB步进衰减值。
+12Vdc 控制说明
每个衰减档位均配有对应的焊接馈通端子，用于施加控制电压。具体控制逻辑如下：
- 向对应馈通端子施加 +12Vdc 电压，即可开启该档位的衰减功能。
- 馈通端子处于 开路或接地 状态时，该档位衰减关闭。
- 内部继电器采用故障安全设计，默认保持直通路径（即0dB状态）。
- 可同时激活多个档位以实现组合衰减值。例如：设置3dB需激活1dB和2dB控制线；设置15dB需同时激活1dB、2dB、4dB和8dB控制线。
- 将衰减器设置为插入损耗状态（即0dB），需将所有控制线关闭（接地或开路）。
