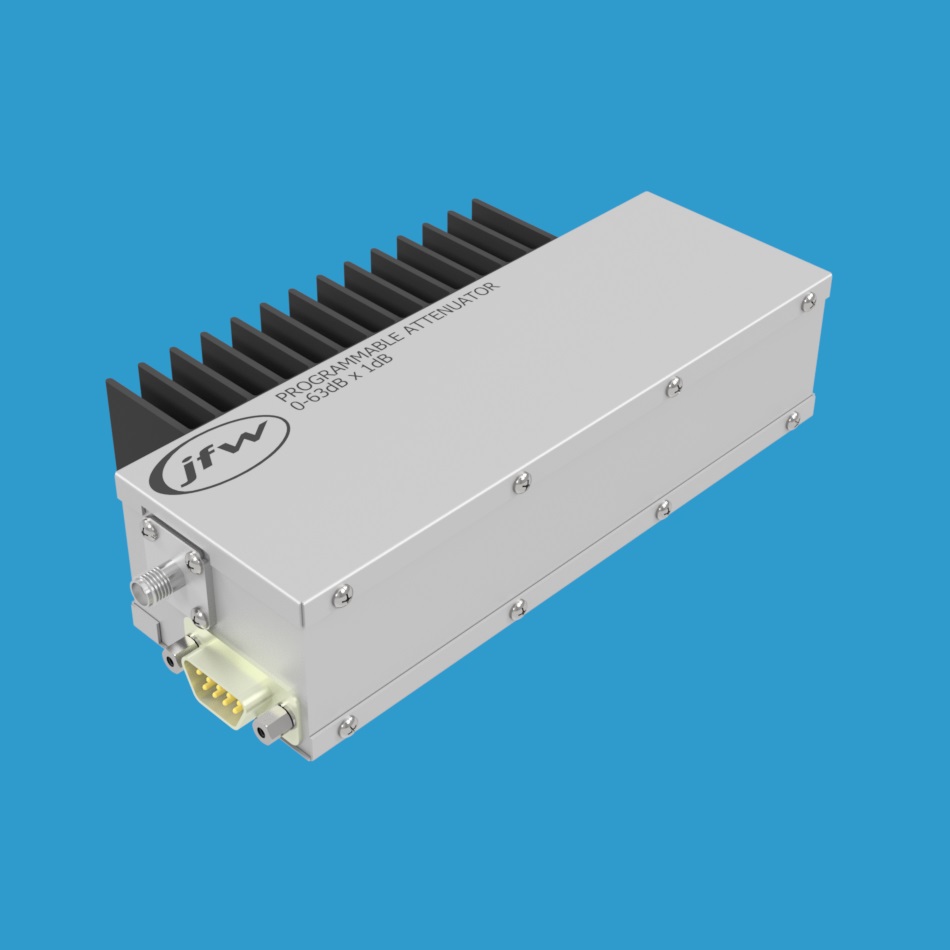

JFW Industries 50P-1930 可编程继电器衰减器
品牌: JFW Industries
型号: 50P-1930
JFW 50P-1930是一款50欧姆继电器可编程衰减器，衰减范围0至63dB，步进1dB，工作频率DC-200MHz，额定RF输入功率10瓦，支持TTL控制，提供BNC、N、SMA和TNC射频连接器选项。
产品详情
产品概述
JFW Industries 50P-1930是一款50欧姆继电器可编程衰减器，衰减范围为0至63dB，步进精度为1dB。该器件工作频率覆盖DC-200MHz，额定RF输入功率高达10瓦。步进衰减器提供BNC、N、SMA或TNC同轴射频连接器可选。
该衰减器内置六个独立控制的衰减档位：1dB、2dB、4dB、8dB、16dB和32dB，通过组合不同档位可实现0至63dB范围内的任意1dB步进衰减值。
TTL控制方式
每个衰减档位对应一条TTL控制线，共计六条TTL控制线。控制逻辑如下：
- TTL高电平：开启对应衰减档位
- TTL低电平：关闭对应衰减档位
通过同时使用多条控制线可设定组合衰减值。例如：
- 激活7dB设定：需将1dB、2dB、4dB控制线同时置为TTL高电平
- 激活17dB设定：需将1dB和16dB控制线置为TTL高电平
- 设定为插入损耗状态（0dB）：所有控制线均置为TTL低电平
关键技术参数
- 阻抗：50 Ohm
- 总衰减量：63 dB
- 衰减步进：1 dB
- 频率范围：DC-200 MHz
- 切换速度：6 mS
- RF输入功率：10 Watts
- 控制接口：TTL
- 射频连接器：BNC, N, SMA, TNC
