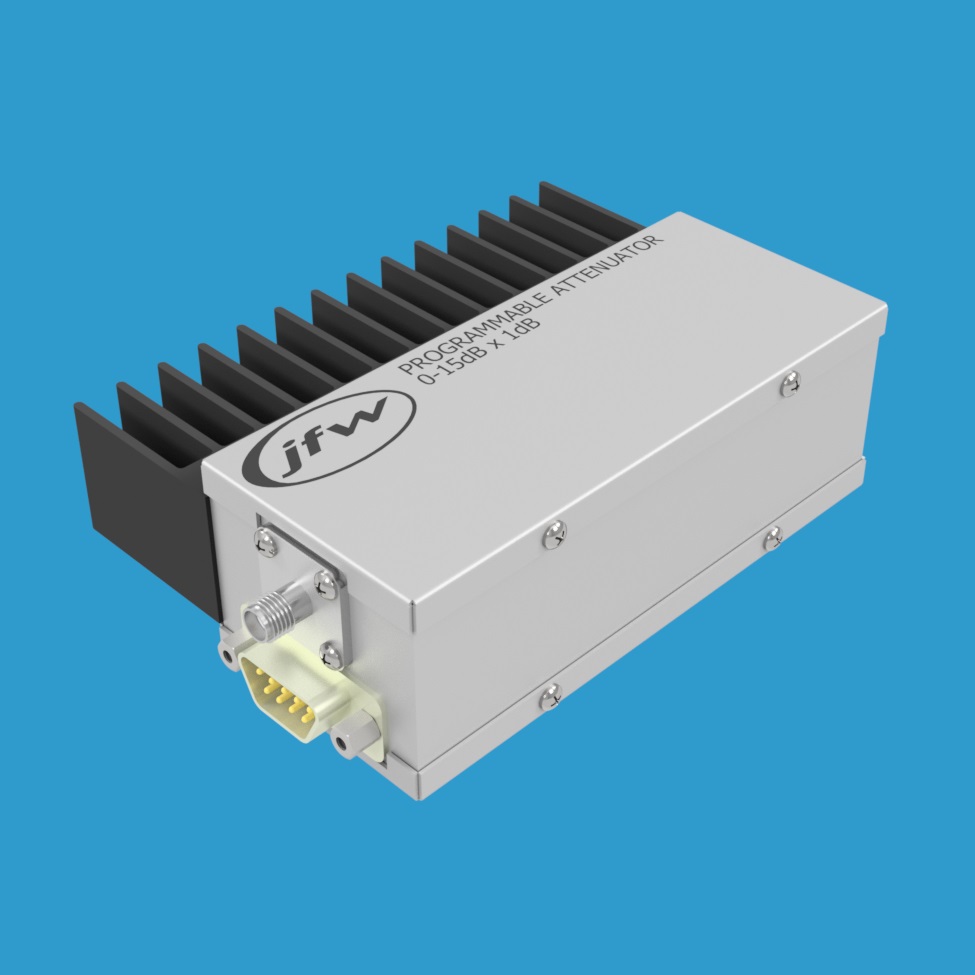

JFW 50P-1941 可编程继电器衰减器 DC-3000MHz 0-15dB
品牌: JFW Industries
型号: 50P-1941
JFW 50P-1941 是一款50欧姆继电器可编程步进衰减器，衰减范围0至15dB，步进1dB，工作频率DC-3000 MHz，额定射频输入功率10瓦。提供BNC、N、SMA和TNC同轴连接器选项，通过+12Vdc电压独立控制四个衰减步进，实现灵活的组合衰减值设定。
产品详情
产品概述
JFW 50P-1941 是一款高性能50欧姆继电器可编程步进衰减器，衰减范围为0至15dB，步进精度为1dB。该器件工作频率覆盖DC至3000 MHz，额定射频输入功率高达10瓦。衰减器内部设有四个独立可控的衰减步进：1dB、2dB、4dB和8dB，用户可通过组合激活不同步进来实现精确的衰减值设定。
关键技术参数
- 阻抗：50 Ohm
- 总衰减范围：0 - 15 dB
- 衰减步进：1 dB
- 频率范围：DC - 3000 MHz
- 切换速度：10 mS
- 射频输入功率：10 Watts
- 控制电压：+12 Vdc
- 射频连接器：BNC、N、SMA、TNC 可选
+12Vdc 控制方式
每个衰减步进均配有对应的焊接馈通端子，用于施加控制电压。向某一焊接馈通端子施加+12Vdc电压即可激活该步进的衰减功能。内部继电器采用故障安全设计，默认状态为直通路径（即0dB设定）。当焊接馈通端子处于开路或接地状态时，对应步进衰减关闭。
用户可同时激活多个步进以设定组合衰减值。例如：
- 设定3dB衰减时，需同时激活1dB和2dB控制线。
- 设定14dB衰减时，需同时激活2dB、4dB和8dB控制线。
- 设定为插入损耗状态（即0dB）时，所有控制线必须关闭（接地或开路）。
