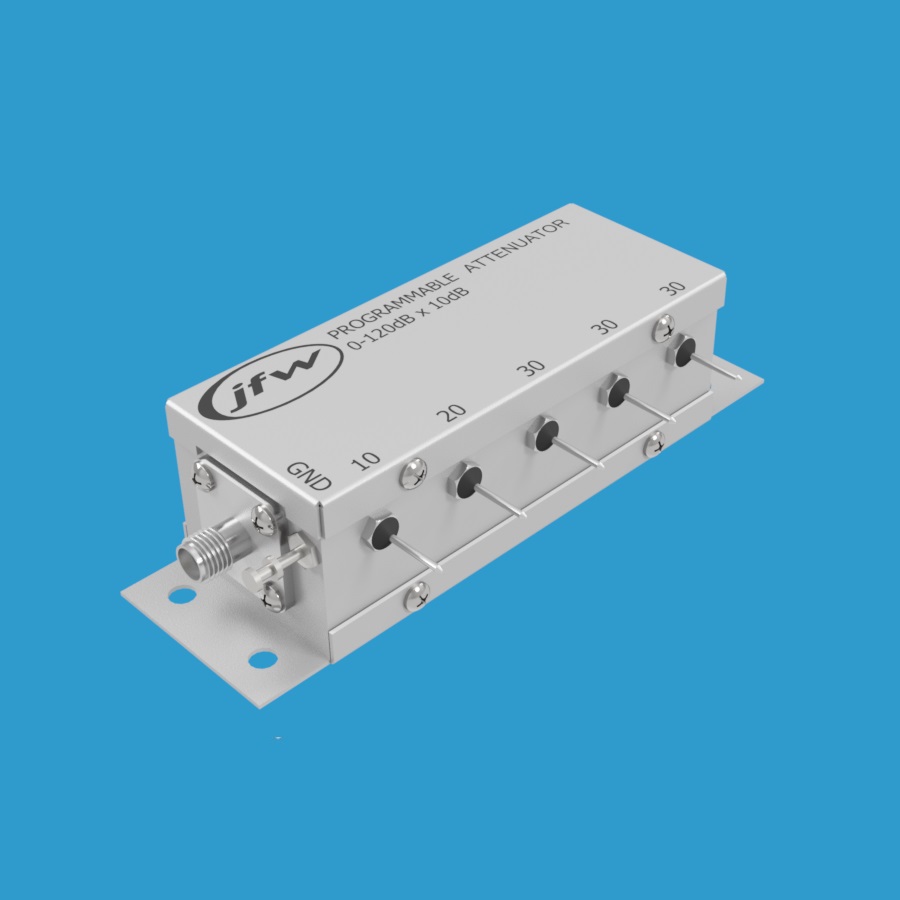

JFW 50P-1953 继电器可编程衰减器 DC-2500MHz
品牌: JFW Industries
型号: 50P-1953
JFW 50P-1953是一款50欧姆继电器可编程衰减器，衰减范围0至120dB，步进10dB，工作频率DC-2500MHz，额定射频输入功率1W，支持+12Vdc控制，提供多种同轴连接器可选。
产品详情
产品概述
JFW 50P-1953是一款50欧姆继电器可编程衰减器，衰减范围为0至120dB，步进10dB。工作频率覆盖DC-2500MHz，额定射频输入功率为1W。该步进衰减器提供BNC、N、SMA或TNC同轴射频连接器可选。
该衰减器具有五个独立控制的衰减阶：10dB、20dB、30dB、30dB和30dB，可通过组合激活多个衰减阶来实现多种衰减值设定。
控制方式
+12Vdc控制
每个衰减阶都有对应的焊接馈通接口，用于施加控制电压。向焊接馈通接口施加+12Vdc将激活该阶的衰减功能。内部继电器采用故障安全设计，默认设置为直通路径（即0dB状态）。焊接馈通接口处于开路或接地状态时，该阶衰减关闭。
可同时激活多个衰减阶以设定组合衰减值：
- 40dB设定：需激活10dB和30dB控制线
- 50dB设定：需激活20dB和30dB控制线
- 0dB设定（插入损耗状态）：所有控制线关闭（接地或开路）
技术参数
- 型号：50P-1953
- 类型：继电器可编程衰减器
- 阻抗：50 Ohm
- 总衰减：120 dB
- 衰减步进：10 dB
- 频率范围：DC-2500 MHz
- 切换速度：6 mS
- 射频输入功率：1 Watt
- 控制电压：+12 Vdc
- 射频连接器：BNC、N、SMA、TNC
