JFW 50P-1974 可编程继电器衰减器
品牌: JFW Industries
型号: 50P-1974
JFW 50P-1974是一款50欧姆继电器可编程衰减器，衰减范围0至127dB，步进1dB，工作频率DC-250MHz，支持+12Vdc控制，提供BNC、N、SMA、TNC连接器可选，适用于射频信号精确衰减控制应用。
产品详情
产品概述

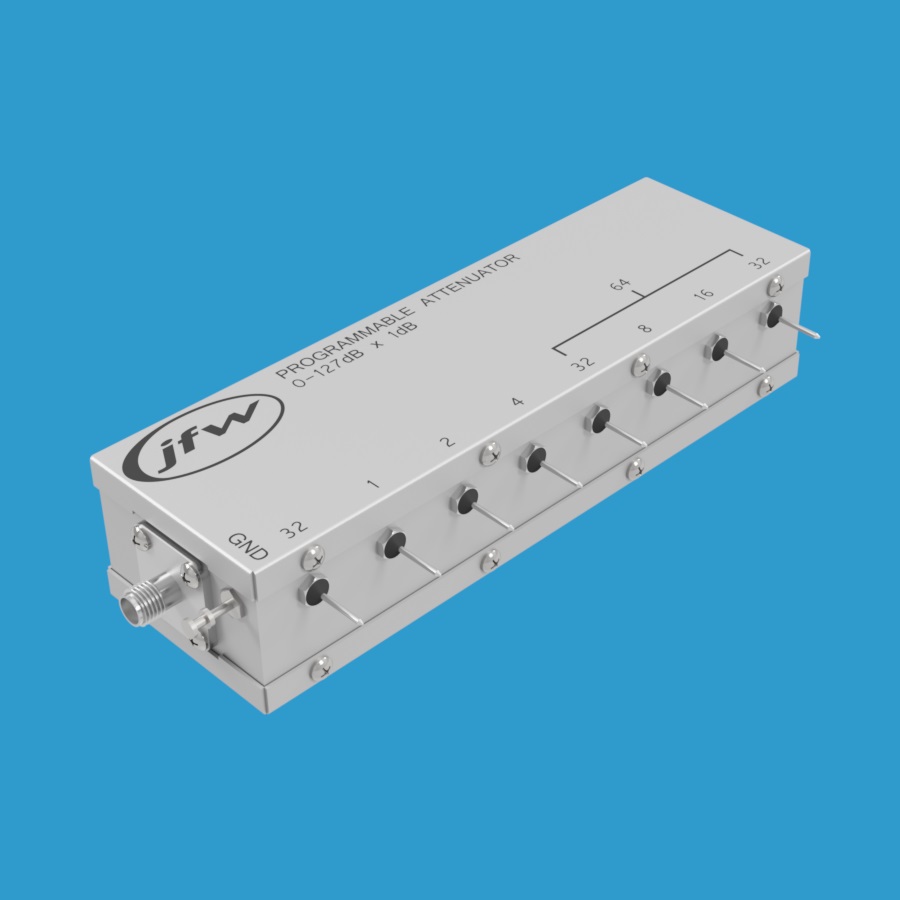

JFW 50P-1974 是一款50欧姆继电器可编程衰减器，衰减范围为0至127dB，步进精度1dB。该器件工作频率覆盖DC-250MHz，额定射频输入功率为2瓦。提供BNC、N、SMA和TNC同轴射频连接器可选，满足多种系统集成需求。
工作原理
该衰减器内置七个独立控制衰减档位：1dB、2dB、4dB、8dB、16dB、32dB和64dB。通过同时激活多个档位，可实现任意组合衰减值。例如，设置5dB衰减需同时激活1dB和4dB控制线；设置15dB衰减需同时激活1dB、2dB、4dB和8dB控制线。
控制方式
每个衰减档位对应一个焊接馈通端子，用于施加控制电压。向馈通端子施加+12Vdc电压即可开启对应档位的衰减。内部继电器采用故障安全设计，默认导通路径为0dB状态。馈通端子处于开路或接地状态时，对应档位衰减关闭。将衰减器设置为插入损耗状态（即0dB）时，所有控制线必须关闭（接地或开路）。
主要特性
- 阻抗：50欧姆
- 总衰减范围：0至127dB
- 步进精度：1dB
- 频率范围：DC-250MHz
- 切换速度：6毫秒
- 射频输入功率：2瓦
- 控制电压：+12Vdc
- 射频连接器：BNC、N、SMA、TNC可选
- 继电器类型：故障安全型，默认0dB导通
