JFW Industries 50P-1975 可编程继电器衰减器 DC-500MHz 0-127dB

产品概述

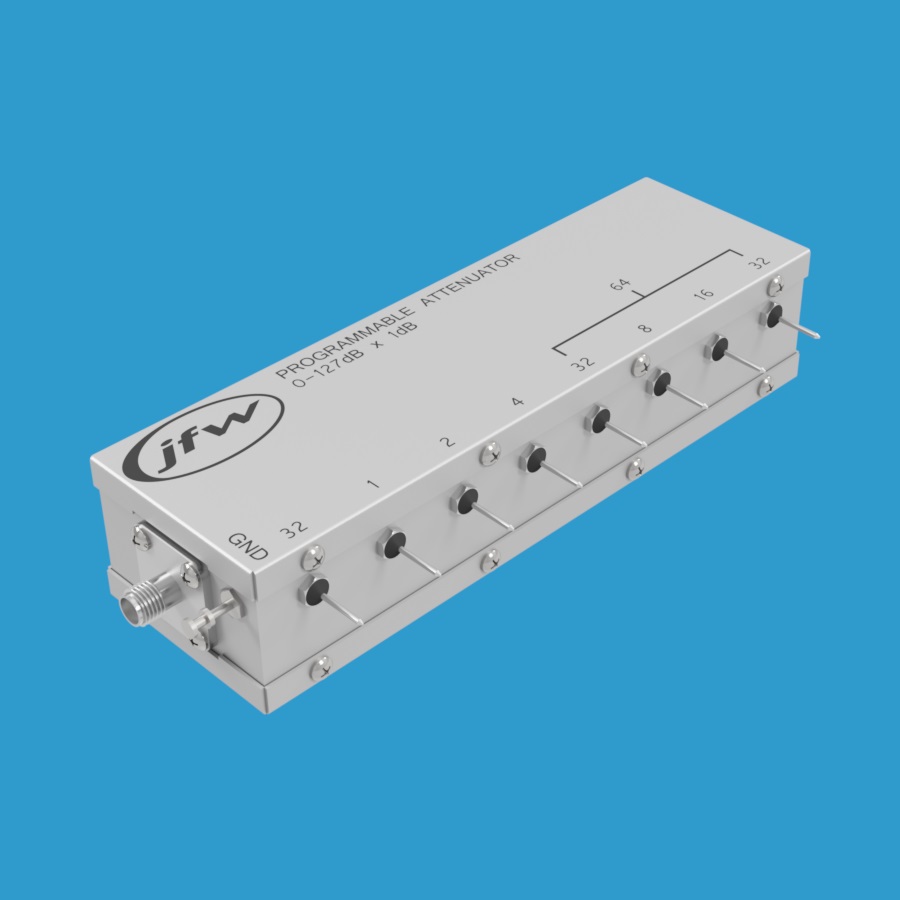

型号50P-1975是JFW Industries推出的50欧姆继电器可编程衰减器，衰减范围为0至127dB，步进精度为1dB。该器件工作频率覆盖DC-500MHz，额定射频输入功率为2W。此款步进衰减器可选配BNC、N、SMA或TNC同轴射频连接器。衰减器内部设有七个独立控制的衰减档位：1dB、2dB、4dB、8dB、16dB、32dB和64dB。

控制方式

每个衰减档位均对应一个焊接馈通端子，用于施加控制电压。向对应馈通端子施加+12Vdc电压即可激活该档位的衰减功能。内部继电器采用故障安全设计，默认保持直通状态（即0dB设置）。馈通端子处于开路或接地状态时，对应档位的衰减功能关闭。

组合衰减设置

可同时激活多个档位以实现组合衰减值：

• 设置5dB衰减：需同时激活1dB和4dB控制线
• 设置15dB衰减：需同时激活1dB、2dB、4dB和8dB控制线
• 设置0dB（插入损耗状态）：所有控制线关闭（接地或开路）

核心参数

• 阻抗：50欧姆
• 衰减范围：0-127dB
• 步进精度：1dB
• 频率范围：DC-500MHz
• 切换速度：6ms
• 射频输入功率：2W
• 控制电压：+12Vdc
• 射频连接器：BNC、N、SMA、TNC可选
