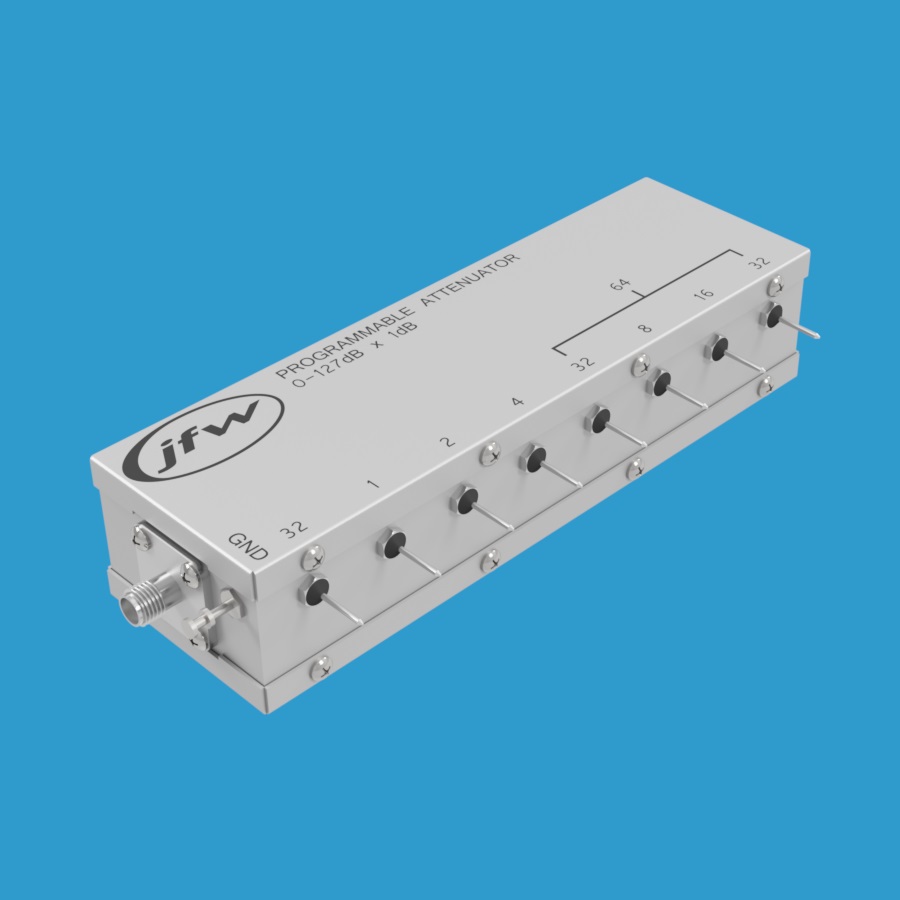

JFW 50P-1976 可编程继电器衰减器 DC-1000MHz 0-127dB

产品概述

JFW 50P-1976 是一款 50 欧姆继电器可编程衰减器，衰减范围为 0 至 127dB，步进为 1dB。工作频率覆盖 DC-1000 MHz，额定射频输入功率为 2 瓦。该步进衰减器提供 BNC、N、SMA 或 TNC 同轴射频连接器可选。衰减器内部设有七个独立控制的衰减档位：1dB、2dB、4dB、8dB、16dB、32dB 和 64dB。

+12Vdc 控制方式

每个衰减档位对应一个焊接馈通端子，用于施加控制电压。向焊接馈通端子施加 +12Vdc 即可开启该档位的衰减功能。内部继电器采用故障安全设计，默认保持在直通路径状态（即 0dB 设置）。当焊接馈通端子处于开路或接地状态时，该档位的衰减功能关闭。可同时激活多个档位以实现组合衰减值。例如，设置 5dB 衰减时，需激活 1dB 和 4dB 控制线；设置 15dB 衰减时，需同时激活 1dB、2dB、4dB 和 8dB 控制线。若需将衰减器设置为插入损耗状态（即 0dB），所有控制线必须处于关闭状态（接地或开路）。

技术规格

• 型号：50P-1976
• 类型：继电器可编程衰减器
• 阻抗：50 欧姆
• 总衰减量：127 dB
• 衰减步进：1 dB
• 频率范围：DC-1000 MHz
• 切换速度：6 mS
• 射频输入功率：2 Watts
• 控制电压：+12 Vdc
• 射频连接器：BNC、N、SMA、TNC 可选
