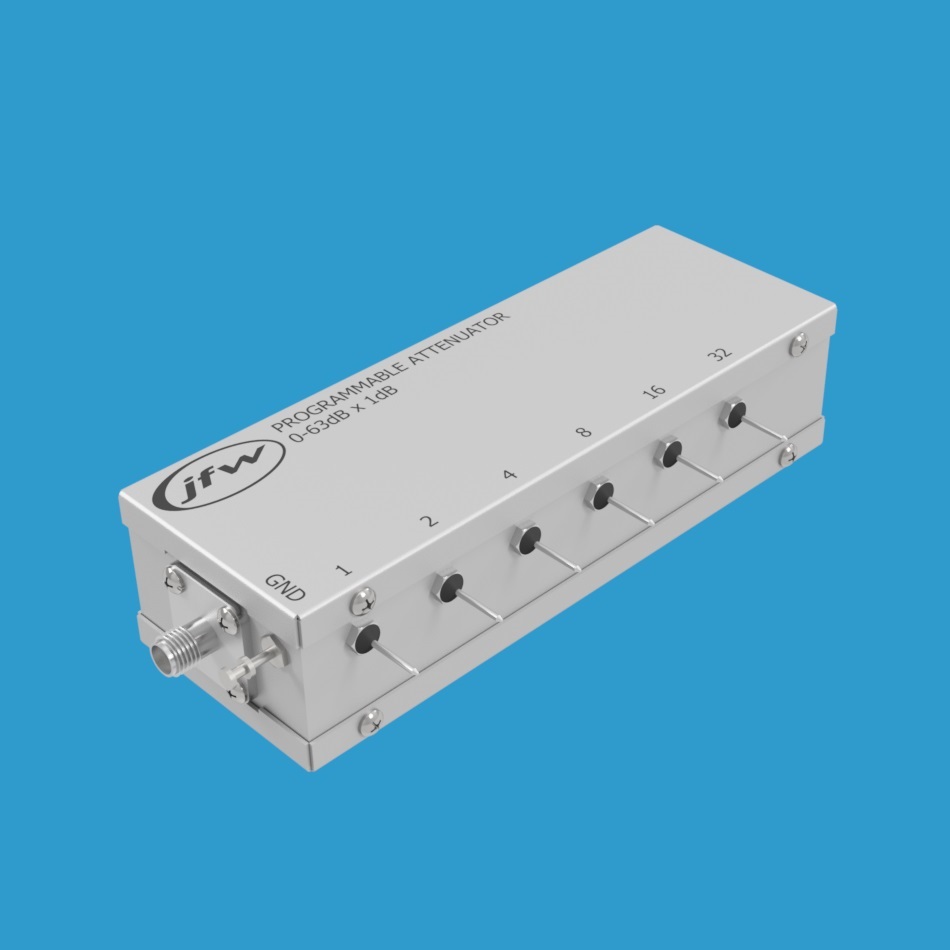

JFW Industries 50P-1978 可编程继电器衰减器
品牌: JFW Industries
型号: 50P-1978
JFW 50P-1978是一款50欧姆继电器可编程衰减器，频率覆盖DC至2700MHz，衰减范围0-63dB，1dB步进，额定射频输入功率2W，配备SMA连接器，采用+12Vdc控制，适用于射频测试与信号调节等应用场景。
产品详情
产品概述
JFW Industries 50P-1978 是一款50欧姆继电器可编程衰减器，衰减范围为0至63dB，步进精度为1dB。工作频率覆盖DC至2700MHz，额定射频输入功率为2瓦。该步进衰减器配备SMA母头同轴射频连接器，内部设有六个独立控制的衰减步进：1dB、2dB、4dB、8dB、16dB和32dB，通过组合可实现0至63dB的任意整数衰减值。
控制方式
+12Vdc控制
每个衰减步进均配有对应的焊接馈通端子，用于施加控制电压。向焊接馈通端子施加+12Vdc电压即可开启该步进的衰减功能。内部继电器采用故障安全设计，默认状态为直通路径（即0dB设置）。焊接馈通端子处于开路或接地状态时，该步进的衰减功能将关闭。
可同时激活多个步进以设置组合衰减值。例如：设置5dB衰减时需激活1dB和4dB控制线；设置15dB衰减时需同时激活1dB、2dB、4dB和8dB控制线。若要将衰减器设置为插入损耗状态（即0dB设置），所有控制线必须关闭（即接地或开路）。
技术参数
- 品牌：JFW Industries
- 型号：50P-1978
- 类型：继电器可编程衰减器
- 阻抗：50 Ohm
- 总衰减量：63 dB
- 衰减步进：1 dB
- 频率范围：DC-2700 MHz
- 切换速度：6 mS
- 射频输入功率：2 Watts
- 控制电压：+12 Vdc
- 射频连接器：SMA母头
