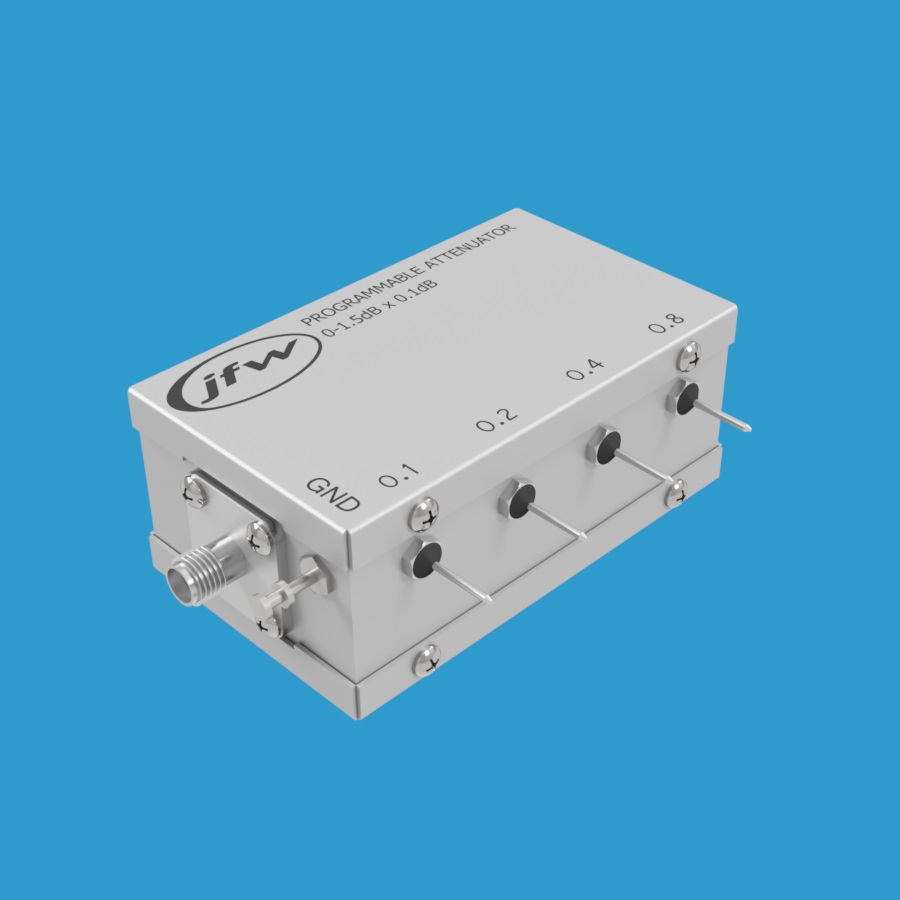

JFW Industries 50P-2033 可编程继电器衰减器 DC-1000MHz 0-1.5dB
品牌: JFW Industries
型号: 50P-2033
JFW 50P-2033是一款50欧姆继电器可编程衰减器，频率覆盖DC至1000MHz，衰减范围0-1.5dB，步进0.1dB，额定功率1瓦，支持+12Vdc控制，可选N、SMA、TNC连接器。
产品详情
产品概述
JFW Industries 50P-2033 是一款50欧姆继电器可编程衰减器，衰减范围为0至1.5dB，步进精度为0.1dB。该衰减器工作频率覆盖DC至1000MHz，额定射频输入功率为1瓦。可选配N型、SMA或TNC同轴射频连接器。
主要技术参数
- 型号：50P-2033
- 类型：继电器可编程衰减器
- 阻抗：50欧姆
- 总衰减范围：0至1.5dB
- 步进精度：0.1dB
- 频率范围：DC-1000MHz
- 切换速度：6毫秒
- 射频输入功率：1瓦
- 控制电压：+12Vdc
- 射频连接器：N型、SMA、TNC可选
控制方式
该衰减器具有四个独立控制的步进：0.1dB、0.2dB、0.4dB和0.8dB。每个衰减步进对应一个焊接馈通端子，用于施加控制电压。向焊接馈通端子施加+12Vdc电压即可开启对应步进的衰减功能。
内部继电器采用故障安全设计，默认处于直通路径状态（即0dB设置）。焊接馈通端子处于开路或接地状态时，对应步进的衰减功能关闭。
可同时激活多个步进以设置组合衰减值。例如，设置0.5dB衰减时，需激活0.1dB和0.4dB控制线；设置1.1dB衰减时，需激活0.1dB、0.2dB和0.8dB控制线。将衰减器设置为插入损耗状态（即0dB设置）时，所有控制线必须关闭（即接地或开路）。
