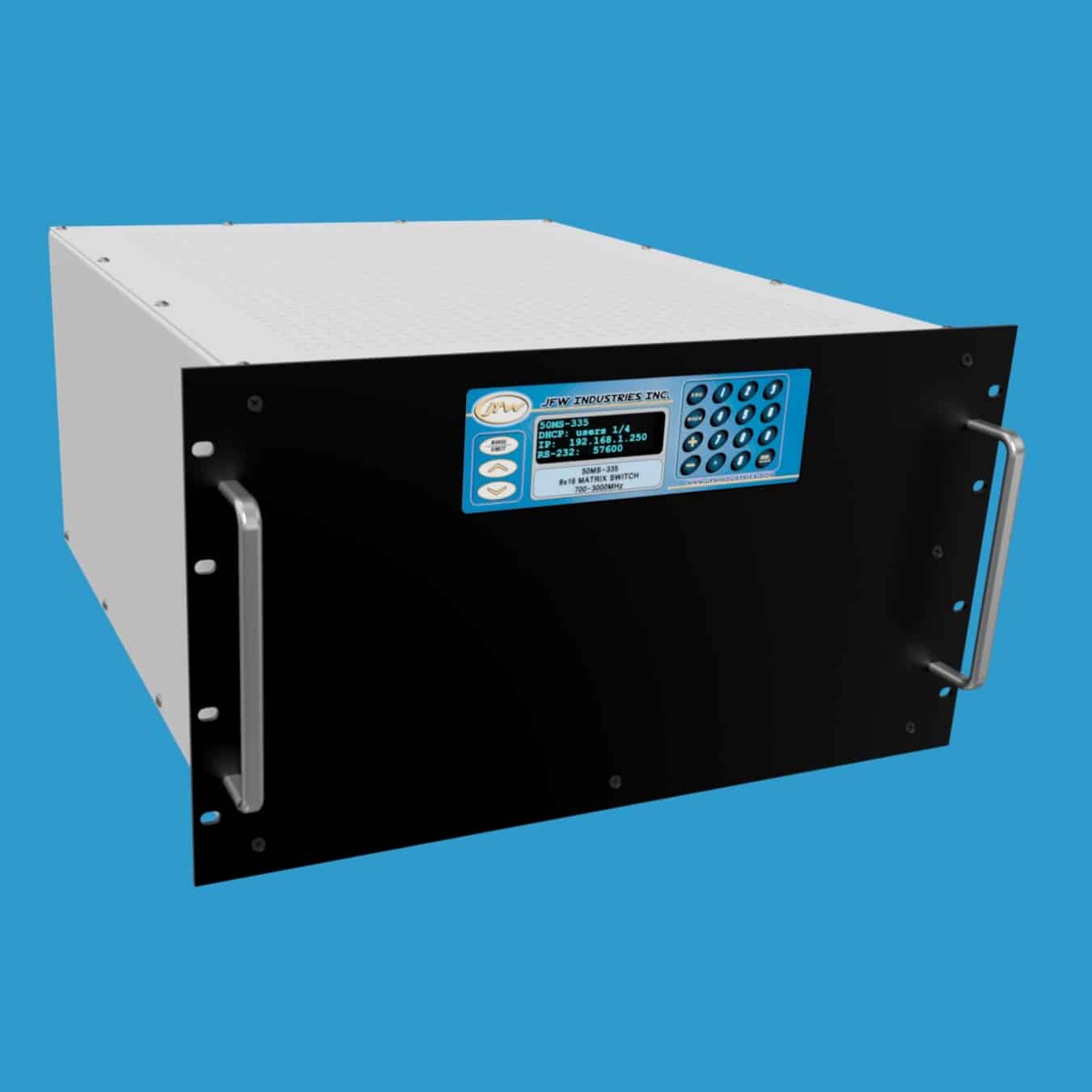

JFW 50MS-420 16×16非阻塞矩阵开关

产品概述

JFW 50MS-420是一款16×16非阻塞矩阵开关，工作频率范围为20-3000MHz。每个输入端口可同时连接到多个输出端口，每个输出端口仅可连接到一个输入端口。16×16非阻塞矩阵**多可同时建立16条活动通路。所有未使用的端口均为吸收式（即自终端匹配至50欧姆）。该设备可选配50欧姆N型或SMA母头连接器。端口标注为IN和OUT仅作为命名规范，所有端口均支持双向工作。

关键参数

• 阻抗：50欧姆
• 配置：16×16非阻塞矩阵开关
• 频率范围：20-3000MHz
• 开关类型：固态（Solid-state）
• 未使用端口：吸收式（自终端）
• 射频输入功率：+30dBm
• 射频连接器：N型、SMA

远程控制

该矩阵开关可通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过键盘手动更改，也可使用NET远程命令进行远程配置。网络接口可设置为DHCP模式或固定地址模式。所有新测试系统出厂时默认为DHCP模式。

RS-232连接使用零调制解调器型串口电缆连接至测试系统，支持**高155200波特率。波特率可通过键盘手动更改，也可使用SERIAL远程命令进行远程设置。
