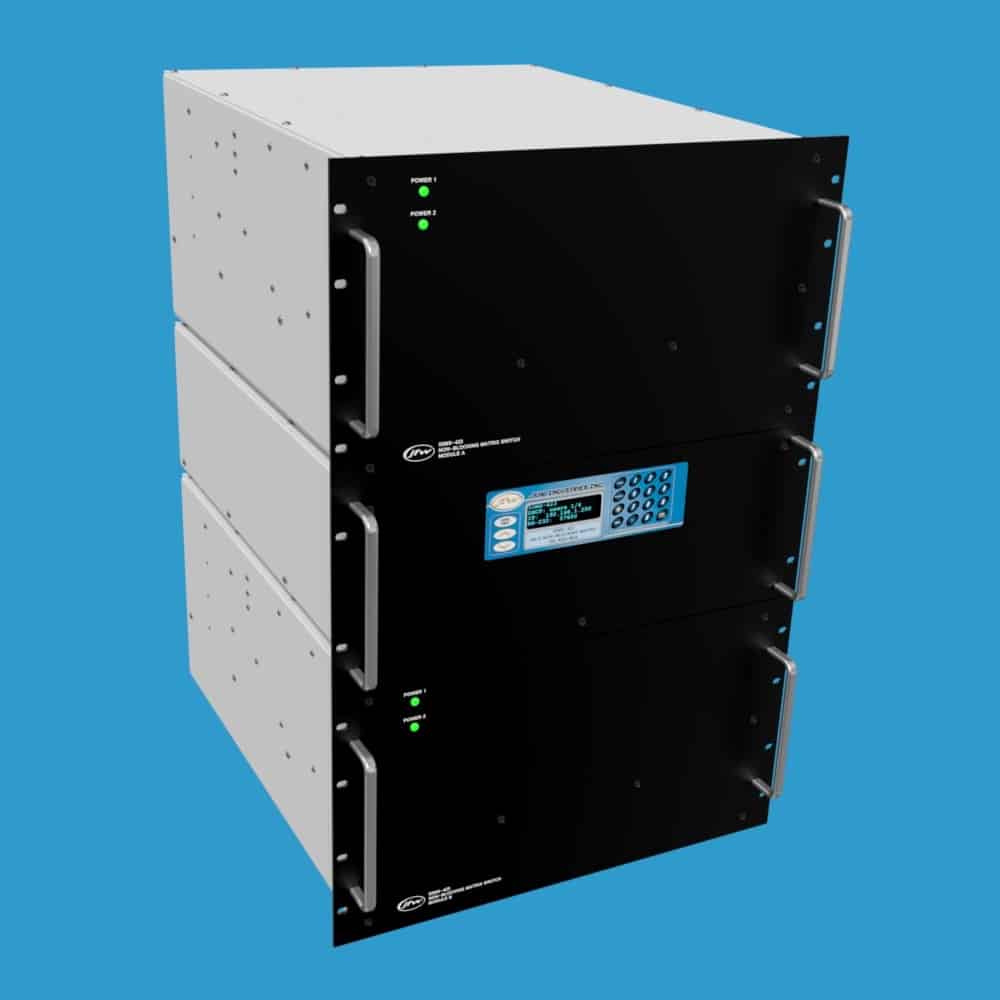

JFW 50MS-423 24×12非阻塞矩阵开关
品牌: JFW Industries
型号: 24×12 Non-Blocking Matrix Switch
JFW 50MS-423是一款工作频率覆盖700-4000MHz的24×12非阻塞固态矩阵开关，50欧姆阻抗，支持以太网和RS-232远程控制，采用SMA连接器，适用于多通道射频信号切换与测试系统。
产品详情
产品概述
JFW 50MS-423是一款24×12非阻塞矩阵开关，工作频率范围为700-4000MHz。每个输入端口可同时连接到多个输出端口，每个输出端口仅可连接到一个输入端口。该24×12非阻塞矩阵**多可同时建立12条有效通路。所有未使用的端口均为吸收式（即自动端接至50欧姆）。设备配备SMA母头连接器，所有端口均支持双向工作，标记为IN和OUT仅作为命名惯例。
技术参数
- 品牌：JFW Industries
- 型号：50MS-423
- 阻抗：50 Ohm
- 配置：24×12非阻塞矩阵开关
- 频率范围：700-4000 MHz
- 开关类型：固态
- 射频输入功率：+30 dBm
- 未用端口：吸收式（50 Ohm端接）
- 射频连接器：SMA母头
远程控制
该矩阵开关可通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过面板按键手动更改，也可使用NET远程命令进行远程更改。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时均默认为DHCP模式。
通过零调制解调器型串口电缆实现RS-232连接，支持**高155200波特率。波特率可通过面板按键手动更改，也可使用SERIAL远程命令进行远程更改。
