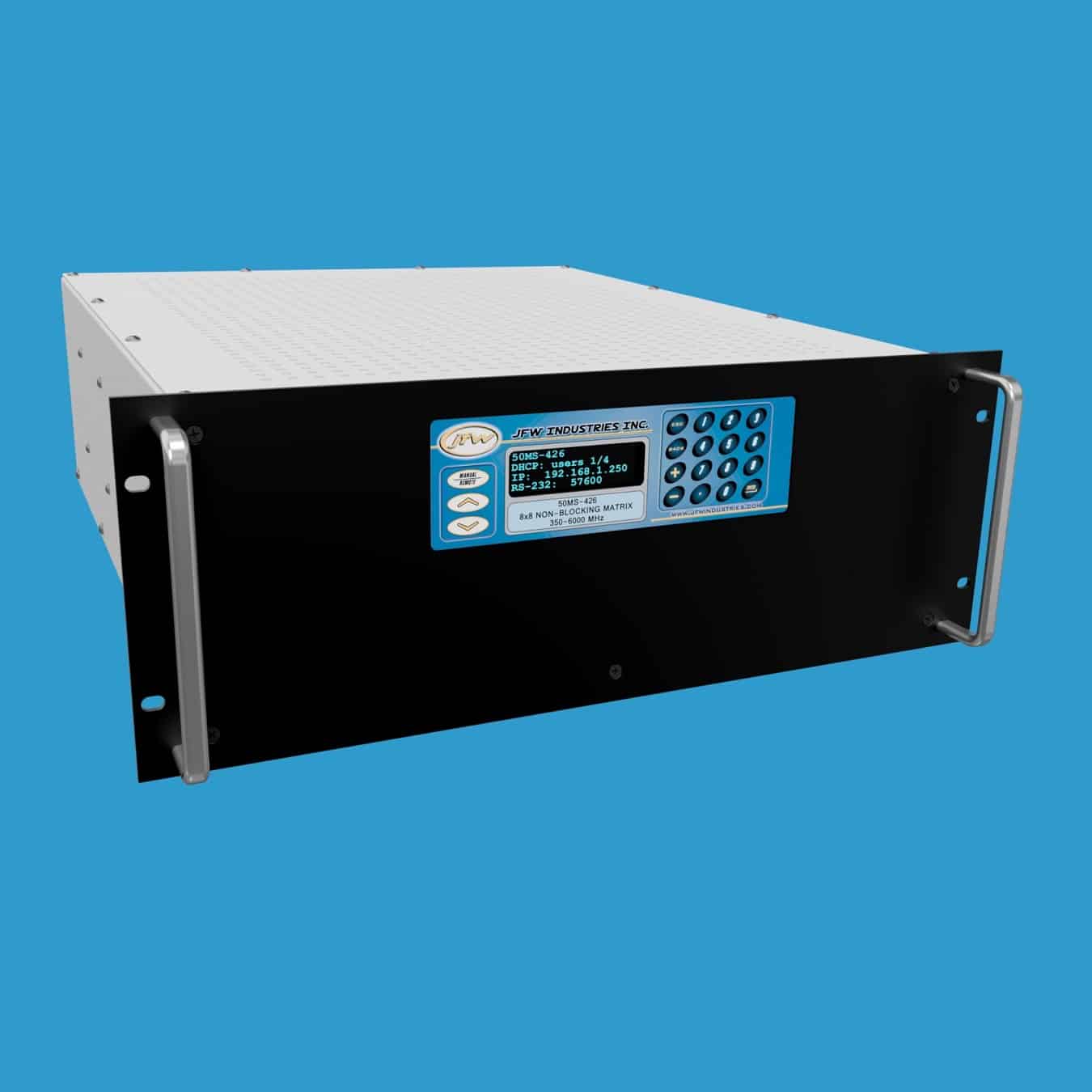

JFW Industries 50MS-426 8×8非阻塞矩阵开关

产品概述

JFW Industries 50MS-426 是一款 8×8 非阻塞矩阵开关，工作频率范围为 350-6000 MHz。该矩阵开关采用固态设计，每个输入端口可同时连接至多个输出端口，每个输出端口仅可连接至一个输入端口，**大可同时建立 8 条有效通路。端口标注的 IN 和 OUT 仅为命名规范，所有端口均支持双向工作。

电气特性

• 阻抗：50 Ohm
• 频率范围：350-6000 MHz
• 开关类型：固态（Solid-state）
• 未使用端口：吸收式（自端接至 50 Ohm）
• 射频输入功率：+30 dBm
• 射频连接器：N 型母头或 SMA 型母头

远程控制

该矩阵开关支持通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过面板按键手动更改，也可通过 NET 远程命令进行配置。网络接口可设置为 DHCP 模式或固定地址模式，出厂默认配置为 DHCP 模式。

RS-232 串口连接采用交叉型（null modem）串口线缆与测试系统对接，支持**高 155200 baud 的波特率。波特率可通过面板按键手动调整，也可通过 SERIAL 远程命令进行设置。
