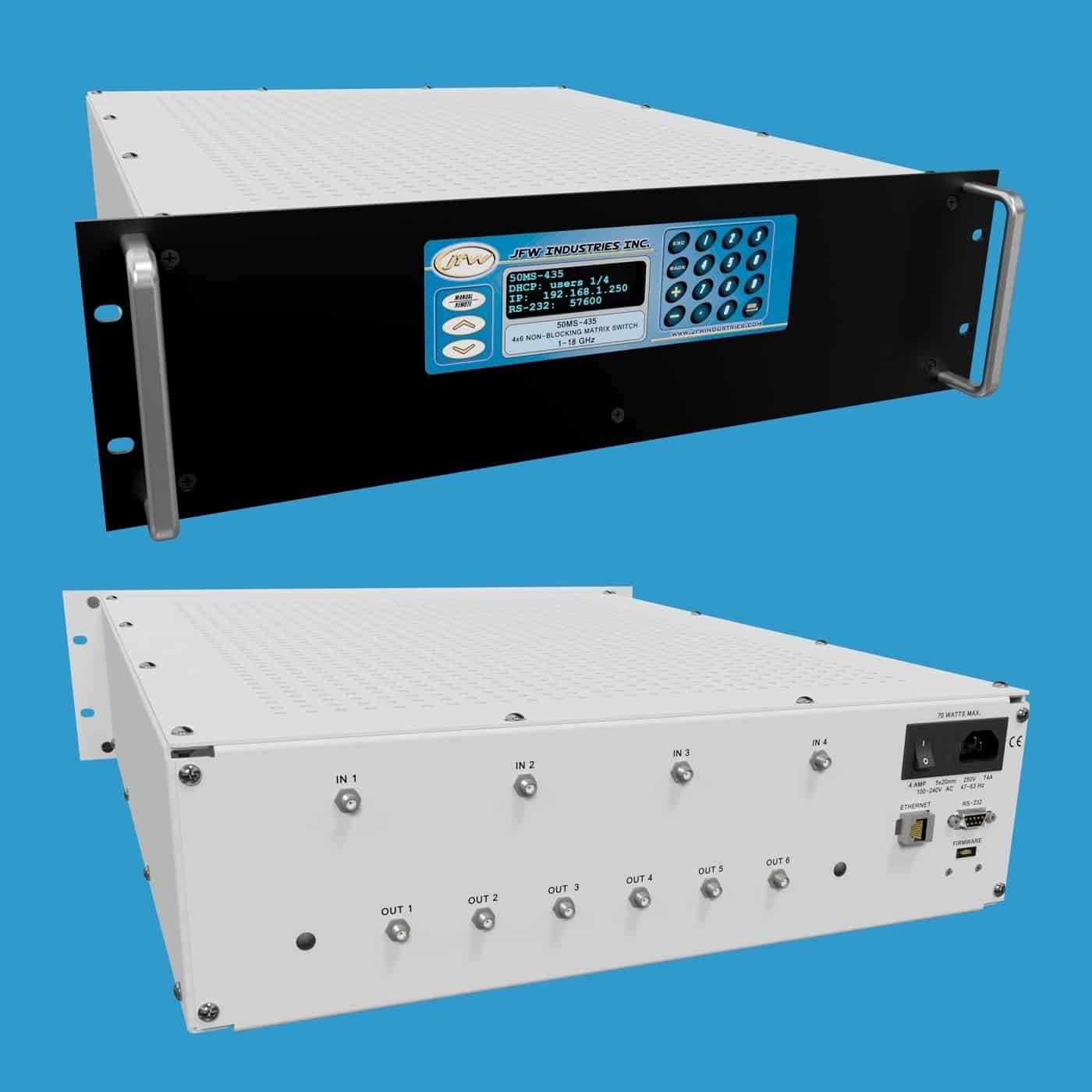

JFW Industries 50MS-435 4×6 非阻塞矩阵开关

产品概述

JFW 50MS-435 是一款工作频率为 1-18 GHz 的 4×6 非阻塞矩阵开关。每个输入端口可同时连接到多个输出端口，而每个输出端口只能连接到一个输入端口。该 4×6 非阻塞矩阵**多支持 6 条有效路径。所有未使用的输入端口均为吸收式（即自端接至 50 欧姆），所有未使用的输出端口均为反射式。设备提供 N 型或 SMA 连接器选项。端口标记为 IN 和 OUT 仅为命名惯例，所有端口均支持双向工作。

关键参数

• 品牌：JFW Industries
• 型号：50MS-435
• 阻抗：50 Ohm
• 配置：4 x 6 非阻塞矩阵开关
• 频率范围：1-18 GHz
• 开关类型：固态 (Solid-state)
• 未用输入端口：吸收式 (Absorptive)
• 未用输出端口：反射式 (Reflective)
• 射频输入功率：+30 dBm
• 射频连接器：N 型或 SMA

远程控制

该矩阵开关可通过 以太网 或 串行连接（如 RS-232） 进行远程控制。网络设置可通过前面板按键手动更改，或使用 NET 远程命令进行远程更改。网络接口可设置为 DHCP 模式 或 固定地址模式。所有新测试系统出厂时默认设置为 DHCP 模式。通过零调制解调器型串行电缆实现与测试系统的 RS-232 连接。支持高达 155200 波特率，波特率可通过按键手动更改或使用 SERIAL 远程命令进行远程更改。
