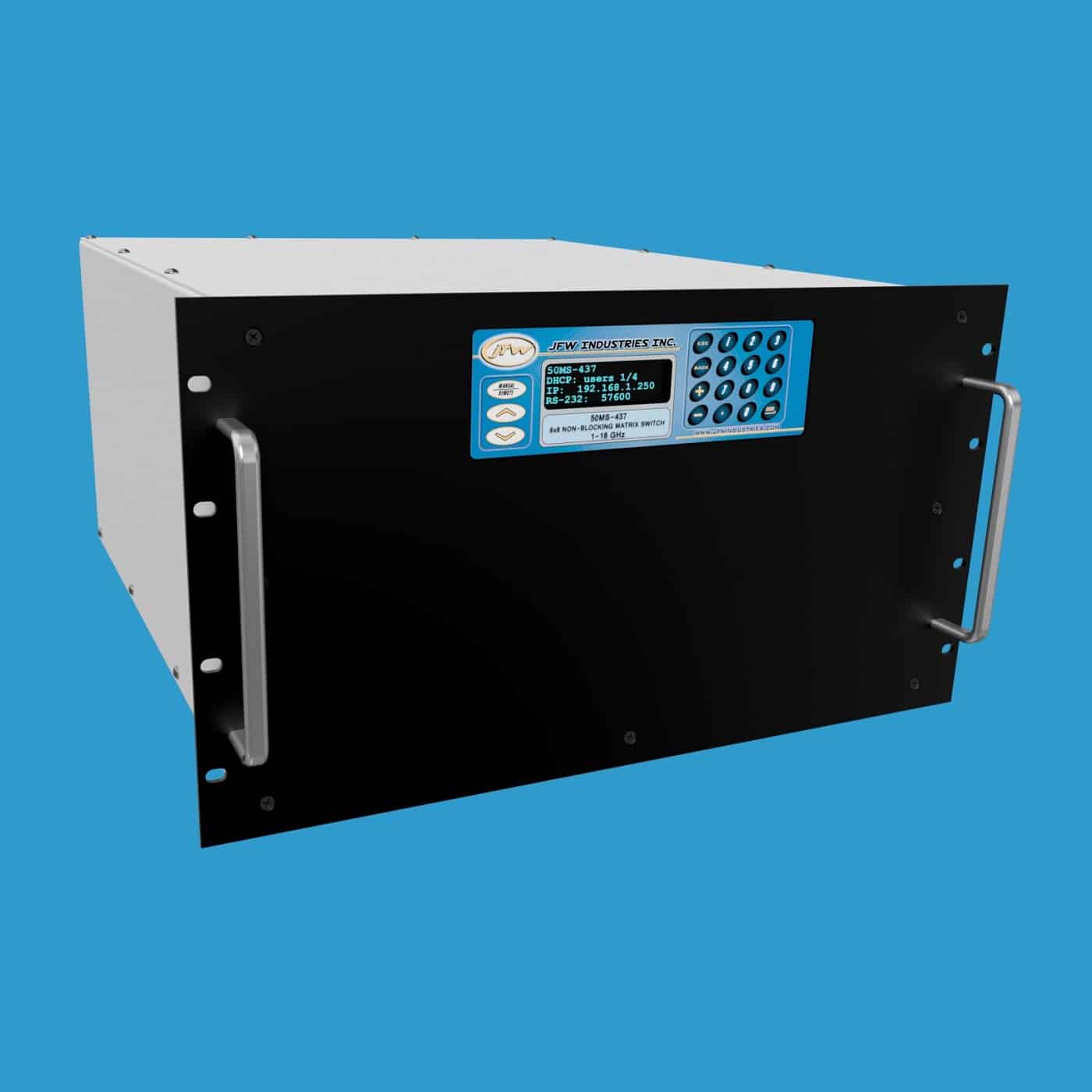

JFW 50MS-437 8×8非阻塞矩阵开关

产品概述

JFW 50MS-437是一款8×8非阻塞矩阵开关，工作频率范围为1-18GHz。每个输入端口可以同时连接到多个输出端口，每个输出端口只能连接到一个输入端口。该8×8非阻塞矩阵**多支持8条有效通路。所有未使用的输入端口均为吸收式（即自终端匹配至50欧姆），所有未使用的输出端口均为反射式。产品可选配N型或SMA型连接器。端口标注为IN和OUT仅为命名惯例，所有端口均支持双向工作。

关键技术参数

• 阻抗：50欧姆
• 配置：8×8非阻塞矩阵开关
• 频率范围：1-18 GHz
• 开关类型：固态（Solid-state）
• 未使用输入端口：吸收式（Absorptive）
• 未使用输出端口：反射式（Reflective）
• 射频输入功率：+30 dBm
• 射频连接器：N型或SMA型

远程控制

该矩阵开关可通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过面板按键手动更改，也可使用NET远程命令进行远程修改。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时默认设置为DHCP模式。

RS-232串口连接使用交叉型（null modem）串口电缆与测试系统相连，支持的波特率**高可达155200 baud。波特率可通过面板按键手动更改，也可通过SERIAL远程命令进行远程调整。
