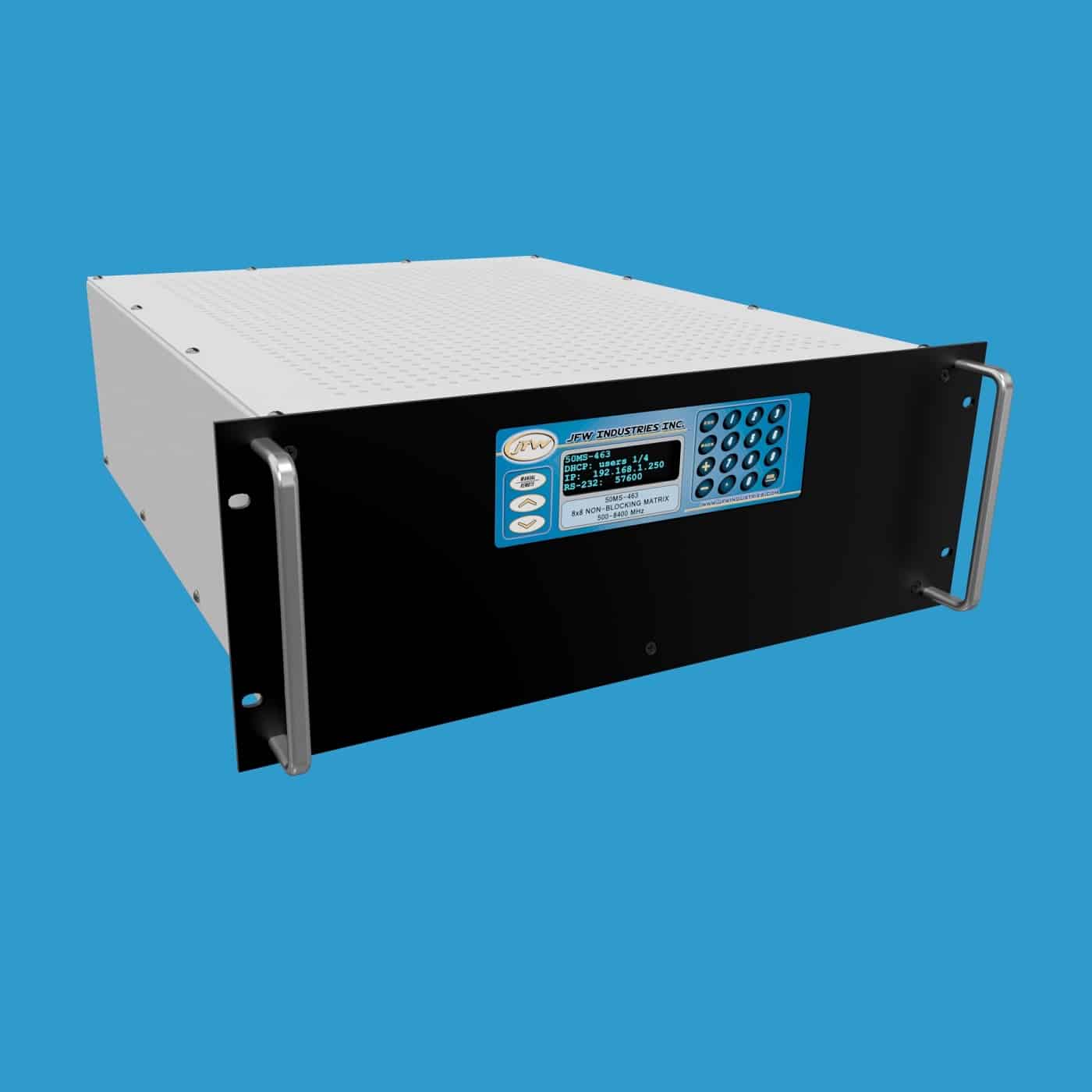

JFW 50MS-463 8×8非阻塞矩阵开关

产品概述

JFW 50MS-463 是一款工作频率为 500-8400 MHz 的 8×8 非阻塞矩阵开关。每个输入端口可同时连接至多个输出端口，每个输出端口仅可连接至一个输入端口。该 8×8 非阻塞矩阵**多支持 4 条有效路径。所有未使用的端口均为吸收式（即自端接至 50 欧姆）。矩阵提供 N 型或 SMA 连接器可选。端口标记为 IN 和 OUT 仅作为命名惯例，所有端口均支持双向操作。

主要特性

• 阻抗：50 Ohm
• 配置：8×8 非阻塞矩阵开关
• 频率范围：500-8400 MHz
• 开关类型：固态（Solid-state）
• 未使用端口：吸收式（Absorptive）
• 射频输入功率：+30 dBm
• 射频连接器：N 型或 SMA
• **大有效路径：4 条

远程控制

该矩阵开关可通过 以太网连接或串行连接（RS-232）进行远程控制。网络设置可通过面板按键手动更改，或使用 NET 远程命令进行远程设置。网络接口可设置为 DHCP 模式或固定地址模式。所有新测试系统出厂时默认设置为 DHCP 模式。通过零调制解调器型串行电缆实现 RS-232 连接至测试系统。支持高达 155200 波特率，波特率可通过面板按键手动更改，或使用 SERIAL 远程命令进行远程设置。
