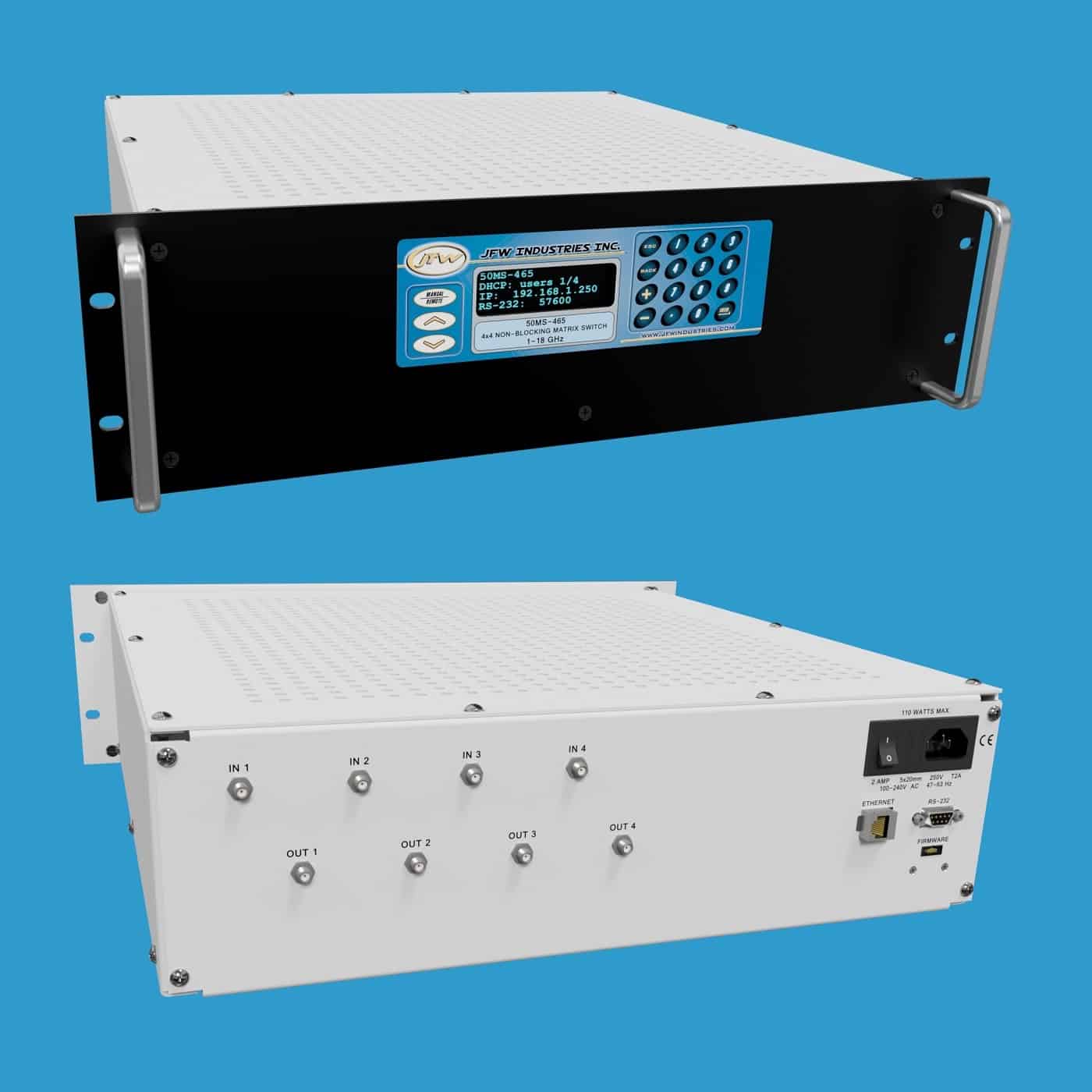

JFW Industries 50MS-465 4×4非阻塞矩阵开关

产品概述

50MS-465是JFW Industries推出的一款4×4非阻塞矩阵开关，工作频率范围为1-18 GHz。每个输入端口可同时连接多个输出端口，每个输出端口仅可连接一个输入端口，该4×4非阻塞矩阵**多支持4条有效通路。所有未使用的输入端口为吸收式（即自端接至50 Ohm），所有未使用的输出端口为反射式。矩阵提供N型或SMA连接器选项。IN和OUT仅为命名惯例，所有端口均可双向工作。

核心参数

• 阻抗：50 Ohm
• 频率范围：1-18 GHz
• 开关类型：固态（Solid-state）
• 未使用输入端口：吸收式（自端接50 Ohm）
• 未使用输出端口：反射式
• 射频输入功率：+30 dBm
• 射频连接器：N型或SMA

远程控制

该矩阵开关支持通过以太网或RS-232串口进行远程控制。网络设置可通过前面板按键手动更改，也可使用NET远程命令进行远程配置。网络接口支持DHCP模式或固定地址模式，所有新测试系统出厂时默认为DHCP模式。

RS-232连接使用交叉型串口线缆（Null Modem），波特率**高可达155200 baud，可通过前面板按键或SERIAL远程命令进行调整。
