JFW 75MS-052 8×8非阻塞矩阵开关
品牌: JFW Industries
型号: 8×8 Non-Blocking Matrix Switch

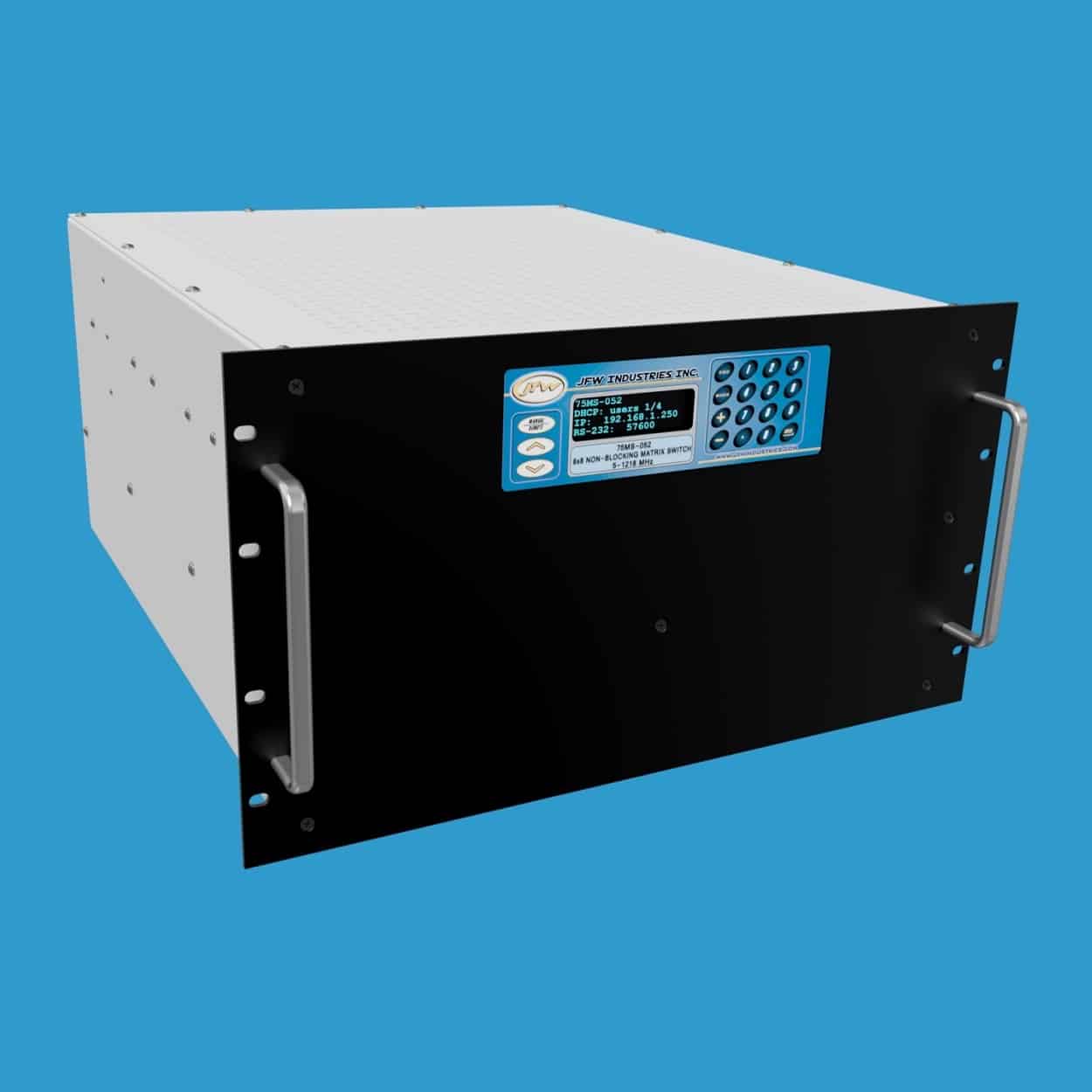

JFW Industries 75MS-052是一款75欧姆8×8非阻塞矩阵开关，工作频率范围为5-1218 MHz，支持以太网和RS-232远程控制，配备F型母头连接器，所有未使用端口均为吸收式设计，适用于射频信号路由与测试系统。
产品详情
产品概述
JFW Industries 75MS-052是一款75欧姆8×8非阻塞矩阵开关，工作频率范围为5-1218 MHz。每个输入端口可同时连接到多个输出端口，每个输出端口仅可连接到一个输入端口。8×8非阻塞矩阵**多支持8条有效通路。所有未使用端口均为吸收式设计（即自端接至75欧姆），有效减少信号反射。该设备配备F型母头连接器，所有端口均支持双向操作，端口标注的IN和OUT仅为命名惯例。
远程控制
该矩阵开关可通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过面板按键手动更改，或使用NET远程命令进行远程配置。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时均默认设置为DHCP模式。
通过RS-232连接测试系统时需使用交叉（null modem）串口电缆，支持**高155200波特率。波特率可通过面板按键手动更改，或使用SERIAL远程命令进行远程设置。
主要技术参数
- 阻抗：75 Ohm
- 配置：8×8 非阻塞矩阵开关
- 频率范围：5-1218 MHz
- 开关类型：电机械式（Electro-mechanical）
- 未使用端口：吸收式（Absorptive）
- 射频输入功率：+20 dBm
- 射频连接器：F型母头（F Female）
- 控制接口：以太网 / RS-232
- **高波特率：155200 baud
