JFW Industries 75MS-040 4×4非阻塞矩阵开关

产品概述

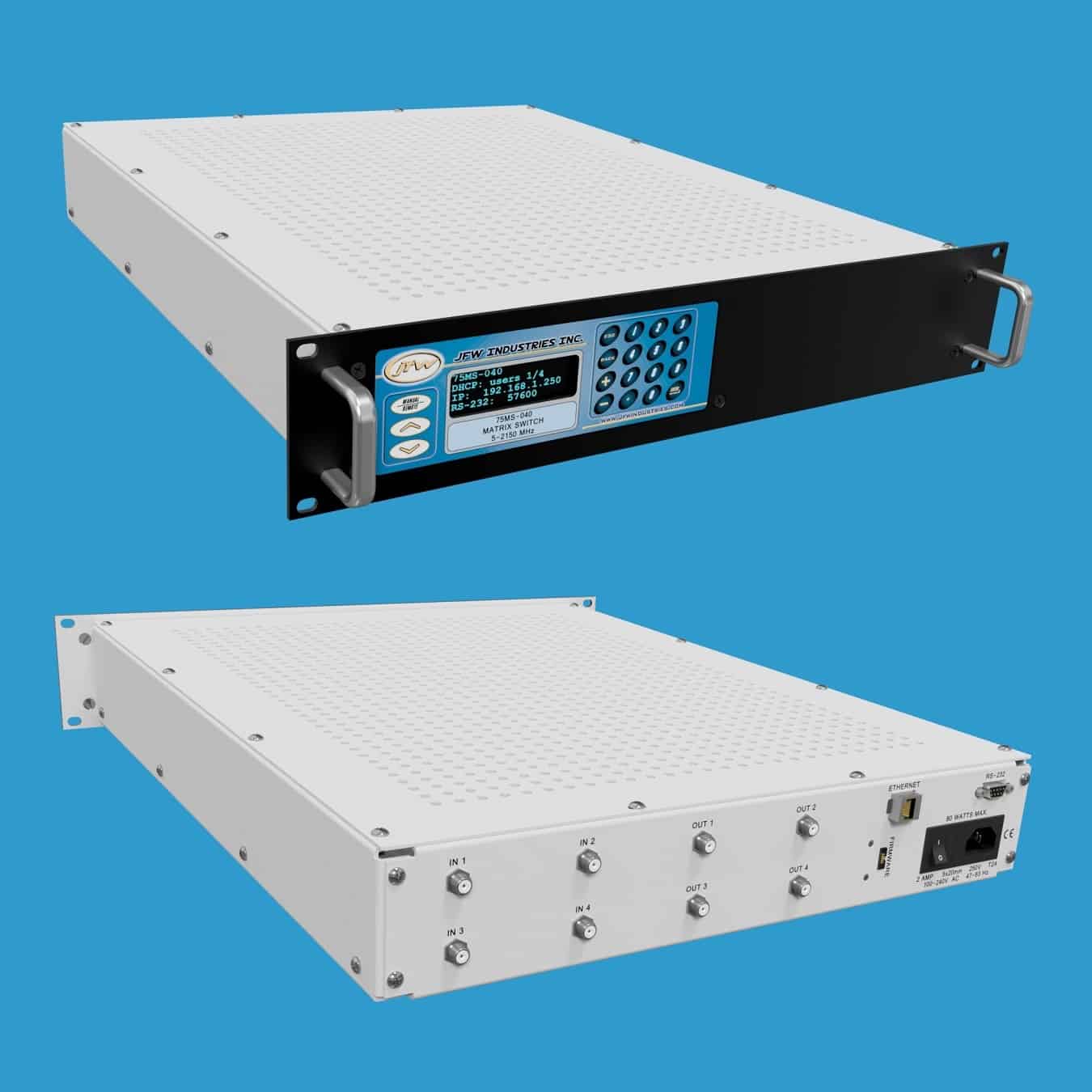

JFW 75MS-040 是一款 75 欧姆 4×4 非阻塞矩阵开关，工作频率范围为 5-2150 MHz。每个输入端口可同时连接到多个输出端口，但每个输出端口只能连接到一个输入端口。该 4×4 非阻塞矩阵**多支持 4 条活动路径。所有未使用的端口均为吸收式（即自端接至 75 欧姆）。产品配备 F 型母头连接器。端口标记为 IN 和 OUT 仅作为命名约定，所有端口均支持双向工作。

关键参数

• 阻抗：75 Ohm
• 配置：4 x 4 非阻塞矩阵开关
• 频率范围：5-2150 MHz
• 开关类型：固态 (Solid-state)
• 未使用端口：吸收式 (Absorptive)
• 射频输入功率：+10 dBm
• 射频连接器：F 型母头 (F Female)

远程控制

该矩阵开关可通过以太网连接或串行连接（如 RS-232）进行远程控制。网络设置可通过设备键盘手动更改，或使用 NET 远程命令进行远程修改。网络接口可设置为 DHCP 模式或固定地址模式，所有新测试系统出厂时默认设置为 DHCP 模式。

通过零调制解调器型串行电缆将 RS-232 连接至测试系统。系统支持高达 155200 的波特率，波特率可通过键盘手动更改，或使用 SERIAL 远程命令进行远程修改。
