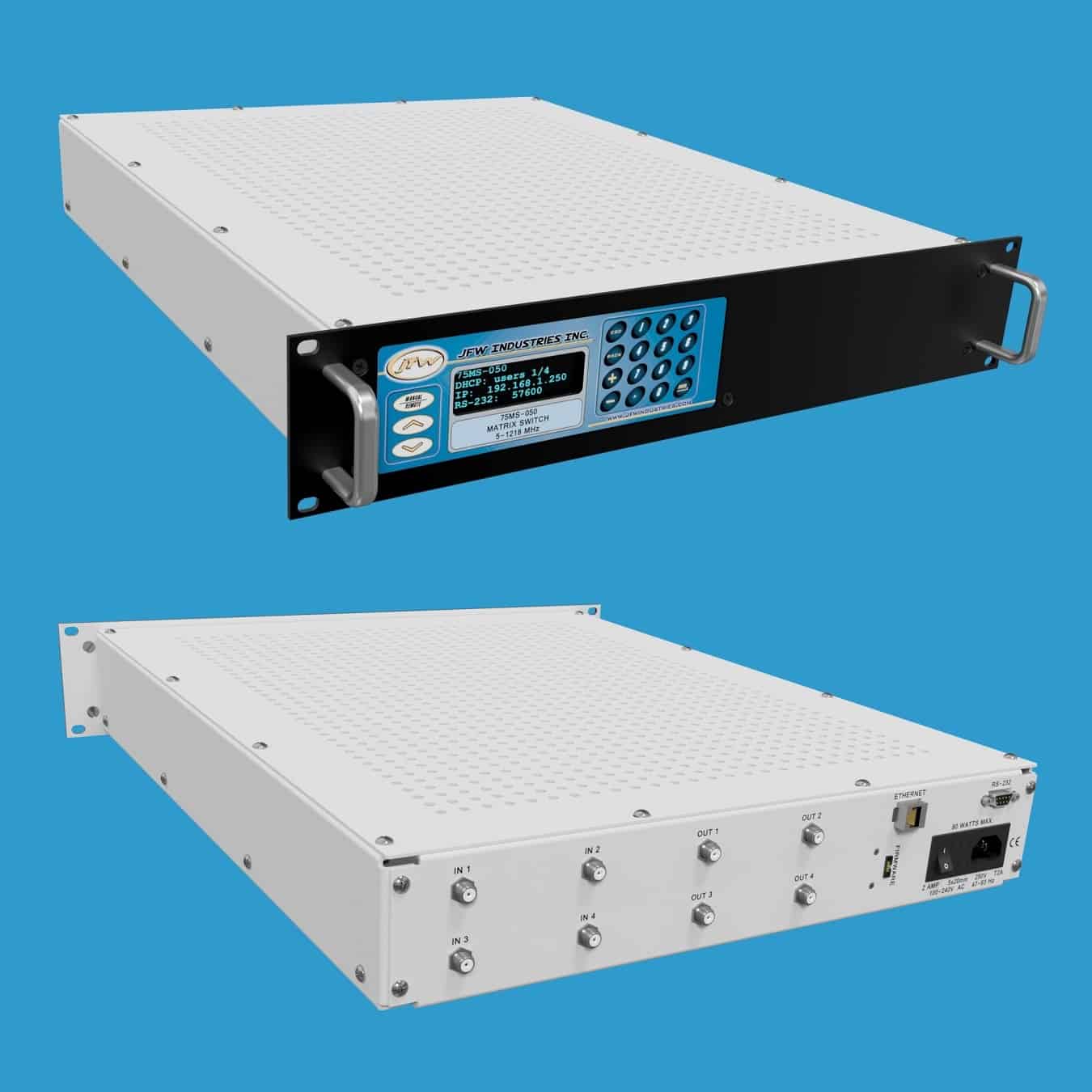

JFW 75MS-050 75欧姆4×4非阻塞矩阵开关
品牌: JFW Industries
型号: 4×4 Non-Blocking Matrix Switch
JFW 75MS-050是一款75欧姆4×4非阻塞矩阵开关，工作频率范围5-1218 MHz，采用机电式开关技术，所有未使用端口为吸收式端接，支持以太网和RS-232远程控制，适用于多路射频信号路由切换场景。
产品详情
产品概述
JFW Industries 75MS-050 是一款75欧姆4×4非阻塞矩阵开关，工作频率范围为5-1218 MHz。该矩阵开关的每个输入端口可同时连接到多个输出端口，每个输出端口仅可连接到一个输入端口。4×4非阻塞矩阵**多支持4条活动路径。所有未使用的端口均为吸收式端接（即自端接至75欧姆）。该设备配备F型母头连接器，端口标注为IN和OUT仅作为命名约定，所有端口均可双向工作。
主要规格参数
- 阻抗：75 Ohm
- 配置：4×4 非阻塞矩阵开关
- 频率范围：5-1218 MHz
- 开关类型：机电式（Electro-mechanical）
- 未使用端口：吸收式端接
- 射频输入功率：+20 dBm
- 射频连接器：F型母头（F Female）
远程控制
该矩阵开关支持通过以太网连接或串行连接（如RS-232）进行远程控制。网络设置可通过面板键盘手动更改，也可使用NET远程命令进行远程配置。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时默认设置为DHCP模式。
通过RS-232连接测试系统时需使用零调制解调器型串行电缆，支持高达155200波特率的通信速率。波特率可通过面板键盘手动更改或使用SERIAL远程命令进行远程设置。
