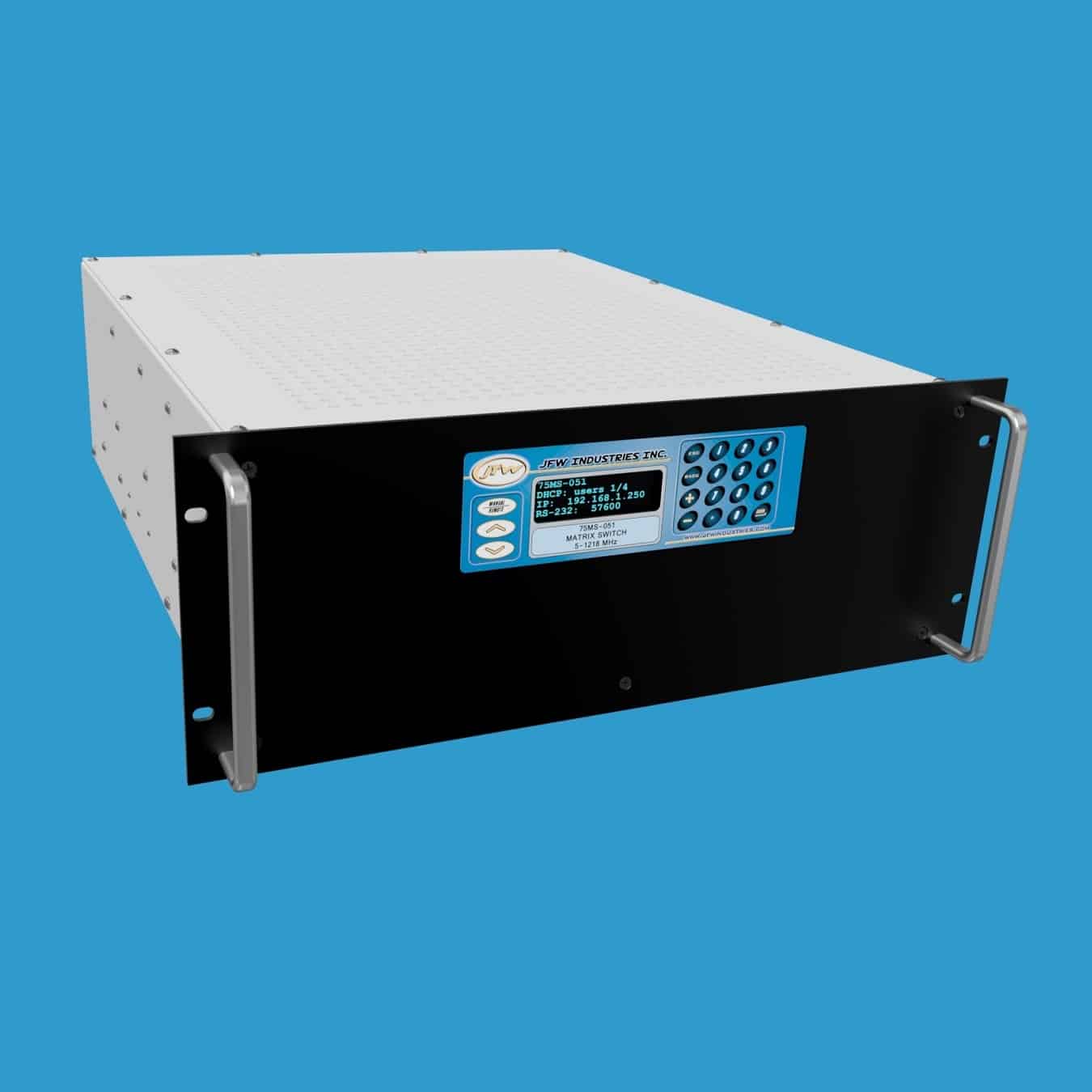

JFW Industries 75MS-051 4×8非阻塞矩阵开关
品牌: JFW Industries
型号: 4×8 Non-Blocking Matrix Switch
JFW 75MS-051是一款75欧姆4×8非阻塞矩阵开关，工作频率范围为5-2150MHz，采用机电式切换技术，所有未使用端口均为吸收式端接，配备F型母头连接器，支持以太网和RS-232远程控制，适用于射频测试与分配系统。
产品详情
产品概述
JFW Industries 75MS-051 是一款75欧姆4×8非阻塞矩阵开关，工作频率范围为5-2150MHz。每个输入端口可同时连接到多个输出端口，每个输出端口仅可连接到一个输入端口。该4×8非阻塞矩阵**多支持8条有效路径。所有未使用端口均为吸收式设计（即自端接至75欧姆）。设备配备F型母头连接器，所有端口均可双向工作，端口标注IN和OUT仅为命名惯例。
主要特性
- 阻抗：75欧姆
- 配置：4×8非阻塞矩阵
- 频率范围：5-2150MHz
- 开关类型：机电式（Electro-mechanical）
- 未使用端口：吸收式端接
- 射频输入功率：+20 dBm
- 射频连接器：F型母头（F Female）
远程控制
该矩阵开关可通过以太网连接或串行连接（RS-232）进行远程控制。网络设置可通过面板按键手动更改，或使用NET远程命令进行远程配置。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时默认为DHCP模式。
RS-232连接使用直通型串行电缆（Null Modem）连接至测试系统，支持高达155200波特率。波特率可通过面板按键手动更改，或使用SERIAL远程命令进行远程设置。
