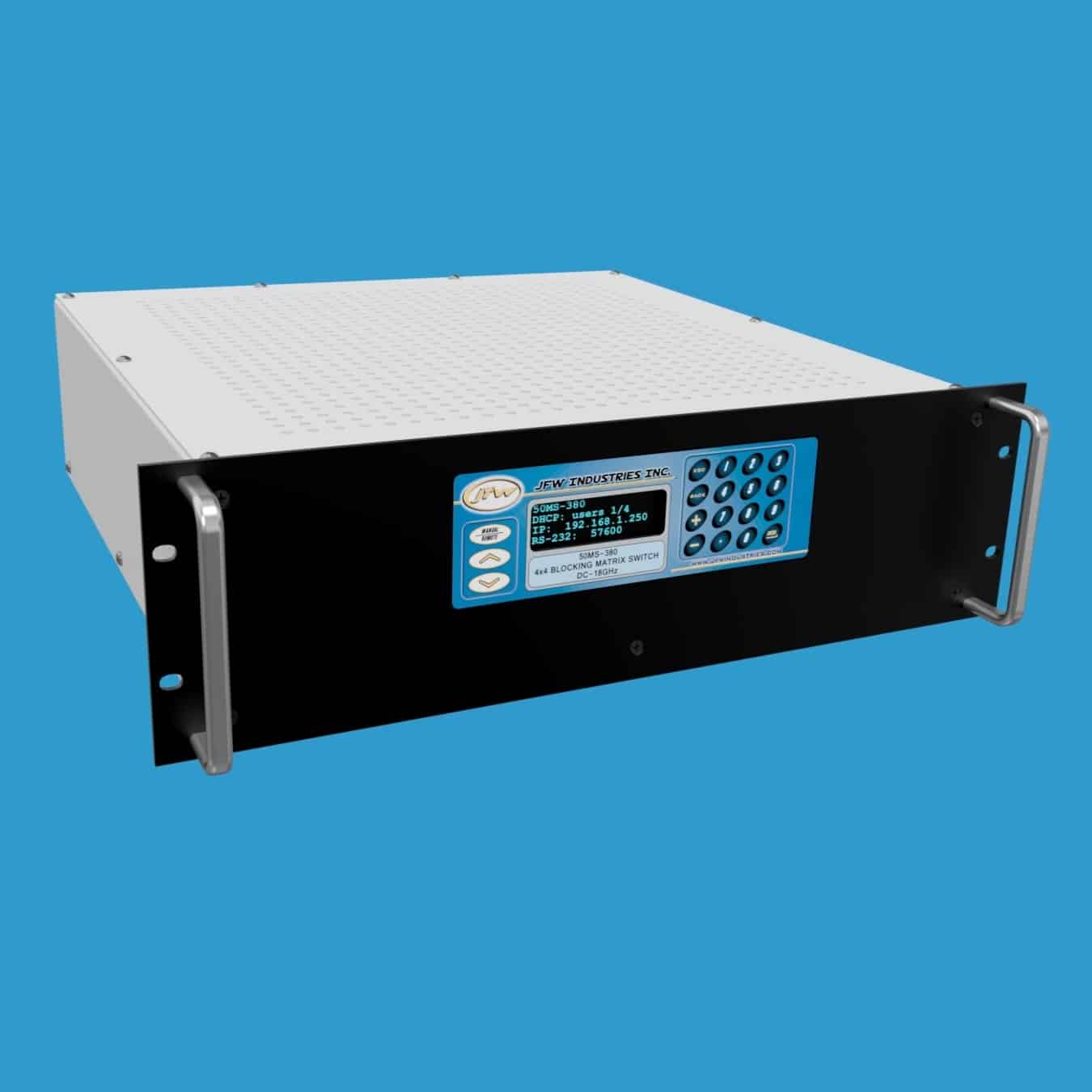

JFW 50MS-380 4×4阻塞矩阵开关

产品概述

JFW 50MS-380 是一款工作频率覆盖DC至18 GHz的4×4阻塞矩阵开关。所有未使用端口均采用吸收式设计（即自端接至50欧姆），配备50欧姆SMA母头连接器。该矩阵在矩阵的两半部分均构建了开关，每个输入端口一次只能连接到一个输出端口，4×4阻塞矩阵**多可同时建立4条有效通路。端口标注为IN和OUT仅为命名惯例，所有端口均支持双向工作。

核心参数

• 阻抗：50欧姆
• 频率范围：DC-18 GHz
• 配置：4×4阻塞矩阵开关
• 开关类型：电磁式（Electro-mechanical）
• 未使用端口：吸收式（Absorptive）
• 射频输入功率：50瓦（冷开关状态）
• 射频连接器：SMA母头

手动路径控制

前面板上的键盘和显示屏可用于手动设置路径并读取当前路径配置，操作直观便捷。

远程控制

该矩阵开关支持通过以太网连接或串行连接（RS-232）进行远程控制。网络设置可通过键盘手动更改，也可使用NET远程命令进行远程配置。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时默认为DHCP模式。通过零调制解调器型串行电缆可将RS-232连接至测试系统，支持高达155200波特率，波特率可通过键盘手动更改或使用SERIAL远程命令进行远程设置。
