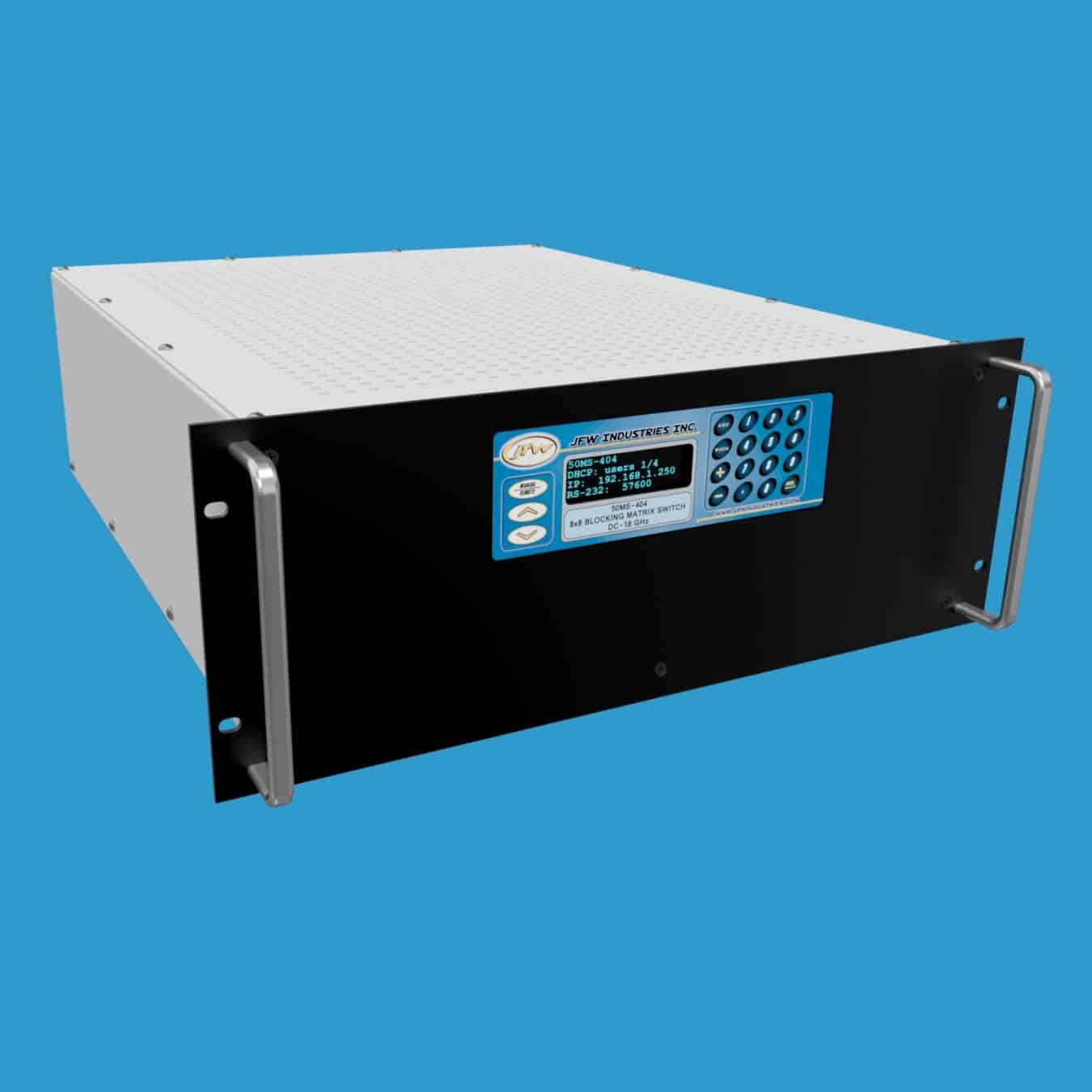

JFW Industries 50MS-404 8×8阻塞矩阵开关

产品概述

JFW Industries 50MS-404 是一款 8×8 阻塞矩阵开关，工作频率范围为 DC-18 GHz。所有未使用的端口均为吸收式（即自端接至 50 欧姆）。提供 50 欧姆 N 型或 SMA 母头连接器可选。该矩阵在两侧均构建了开关，每个输入端口一次只能连接到一个输出端口。8×8 阻塞矩阵**多支持 8 条活动路径。端口标记为 IN 和 OUT 仅为命名约定，所有端口均支持双向操作。

基本参数

• 品牌：JFW Industries
• 型号：50MS-404
• 阻抗：50 欧姆
• 配置：8×8 阻塞矩阵开关
• 频率范围：DC-18 GHz
• 开关类型：机电式
• 未使用端口：吸收式
• 射频输入功率：30W (冷开关)
• 远程控制：以太网和 RS-232

手动路径控制

前面板上的键盘和显示屏可用于手动设置路径以及读取当前的路径设置状态。

远程控制

该矩阵开关可通过以太网或串行连接（RS-232）进行远程控制。网络设置可通过前面板键盘手动更改，或使用 NET 远程命令进行配置。网络接口支持 DHCP 模式或固定地址模式，出厂默认配置为 DHCP 模式。RS-232 连接使用交叉串行电缆，支持高达 155200 的波特率，可通过键盘或 SERIAL 远程命令进行修改。
