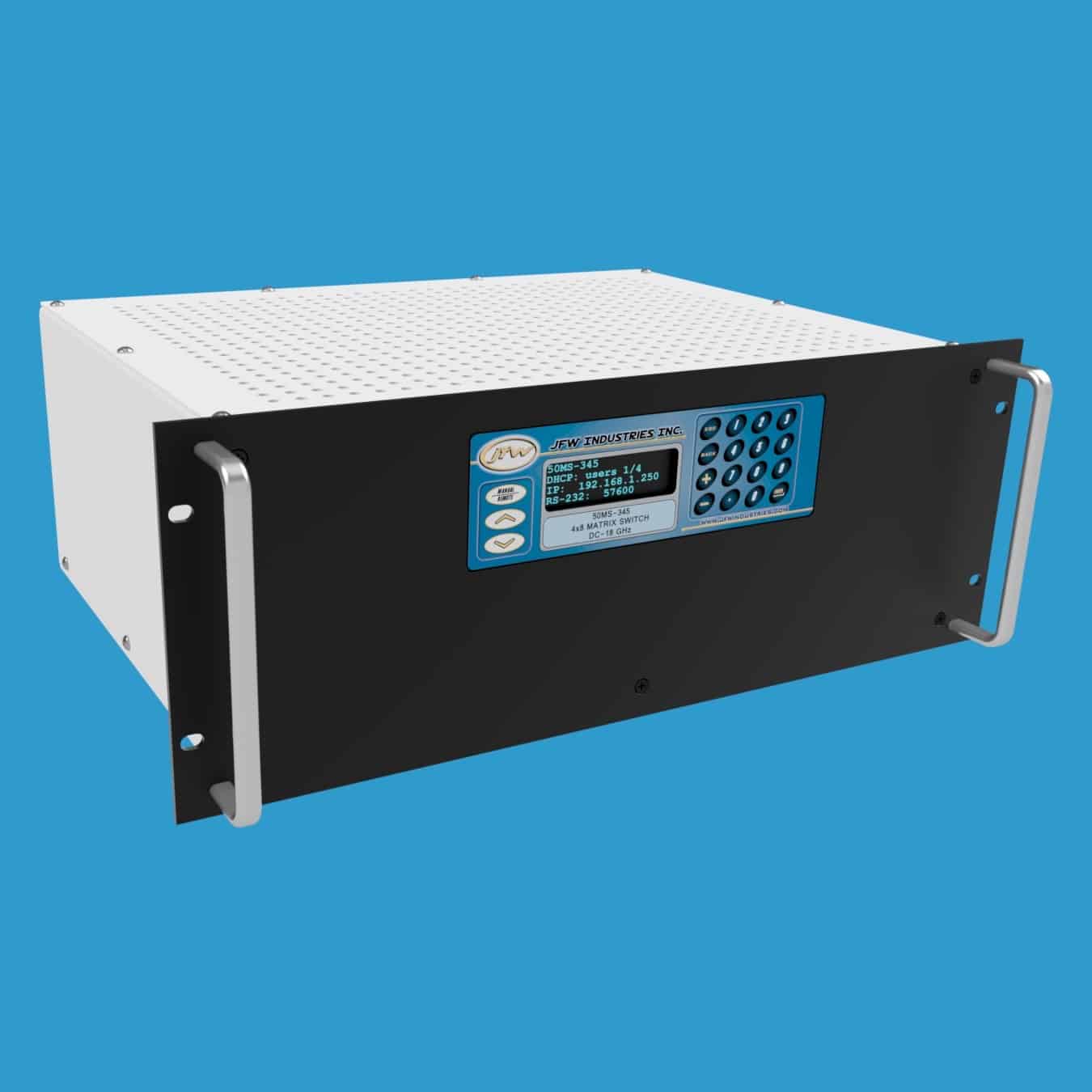

JFW 50MS-345 4×8阻塞式矩阵开关

产品概述

JFW 50MS-345 是一款高性能的 4×8 阻塞式矩阵开关，阻抗为 50 欧姆，工作频率范围覆盖 DC 至 18 GHz。所有未使用的端口均为吸收式设计（即自终端匹配至 50 欧姆），配备 50 欧姆 SMA 母头连接器。

工作原理

该矩阵开关在矩阵的两侧均采用射频开关构建。每个输入端口同一时间只能连接到一个输出端口，因此一个 4×8 阻塞式矩阵**多可同时建立 4 条有效路径。端口标记为 IN（输入）和 OUT（输出）仅作为命名惯例，实际上所有端口均支持双向工作。

关键参数

• 型号：50MS-345
• 阻抗：50 欧姆
• 配置：4×8 阻塞式矩阵开关
• 频率范围：DC-18 GHz
• 开关类型：电磁机械式
• 未使用端口：吸收式
• 射频输入功率：50 瓦（冷切换）
• 远程控制：以太网和 RS-232
• 射频连接器：SMA 母头

手动路径控制

前面板配备的键盘和显示屏可用于手动设置路径并读取当前路径配置，操作简便直观。

远程控制

该矩阵开关支持通过 以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过键盘手动更改，也可使用 NET 远程命令进行配置。网络接口支持 DHCP 模式或固定地址模式，所有新测试系统出厂时默认为 DHCP 模式。RS-232 连接使用零调制解调器型串口线缆，波特率**高可达 155200，可通过键盘手动调整或使用 SERIAL 远程命令进行设置。
