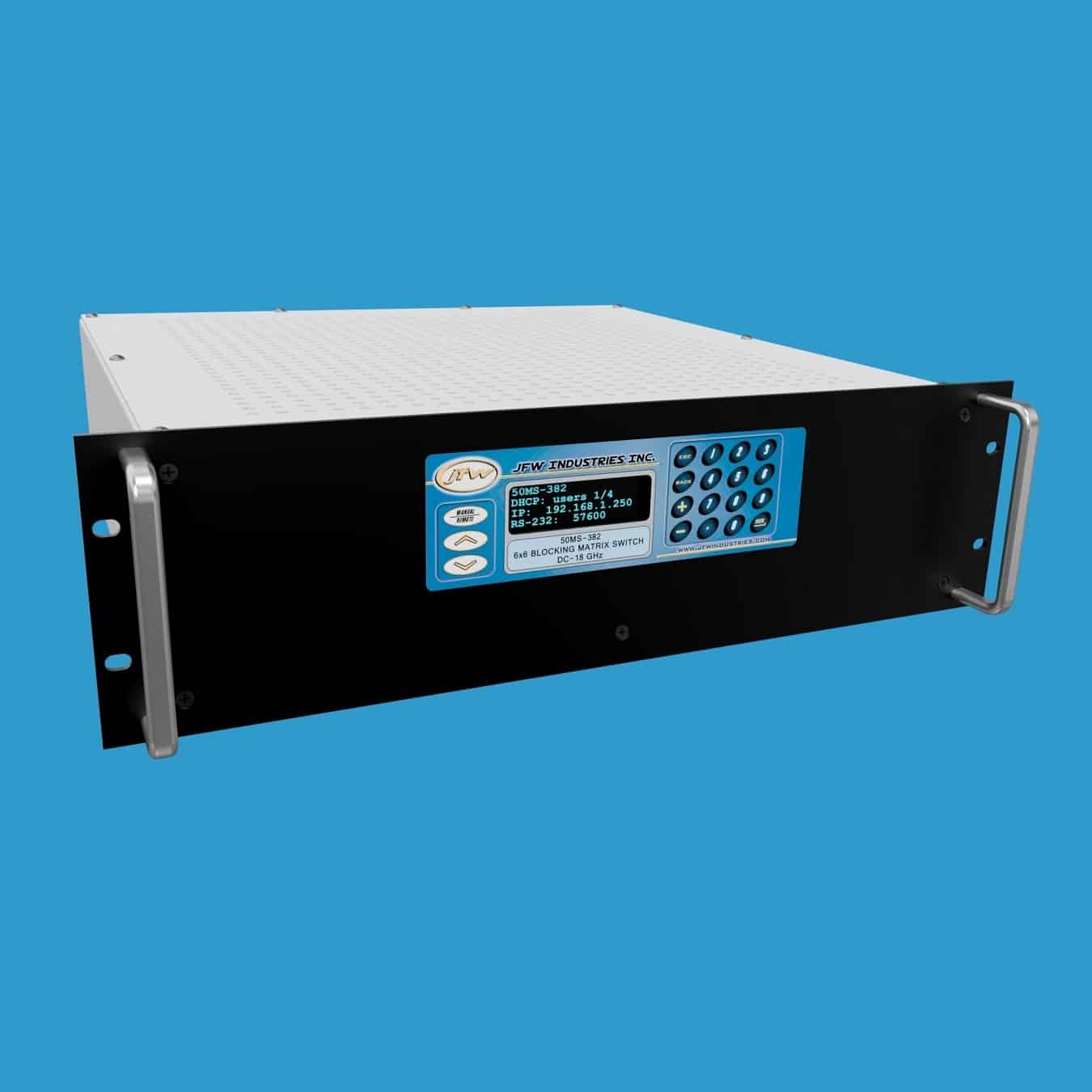

JFW 50MS-382 6×6阻塞矩阵开关

产品概述

JFW 50MS-382是一款6×6阻塞矩阵开关，工作频率范围为DC-18 GHz。所有未使用的端口均为吸收式设计（即自终端至50欧姆），可有效防止信号反射。该产品提供50欧姆N型母头或SMA母头射频连接器可选。

矩阵采用双向开关结构构建，矩阵两侧均配备开关单元。每个输入端口同一时间仅可连接至一个输出端口，因此6×6阻塞矩阵最多可同时建立6条有效通路。端口标注为IN（输入）和OUT（输出）仅为命名惯例，所有端口均支持双向工作。

关键技术参数

• 阻抗：50 Ohm
• 配置：6×6阻塞矩阵开关
• 频率范围：DC-18 GHz
• 开关类型：机电式（Electro-mechanical）
• 未使用端口：吸收式（Absorptive）
• 射频输入功率：50 Watts（冷切换）
• 射频连接器：N型母头或SMA母头（50 Ohm）

手动路径控制

前面板配备按键和显示屏，可用于手动设置通路以及读取当前通路状态，操作直观便捷。

远程控制

该矩阵开关支持通过以太网连接或串行连接（RS-232）进行远程控制。

• 网络设置：可通过前面板按键手动更改，也可通过NET远程命令进行设置。网络接口支持DHCP模式或固定地址模式，出厂默认设置为DHCP模式。
• RS-232连接：使用交叉串口线（null modem）与测试系统连接，支持高达155200波特率。波特率可通过前面板按键手动更改，也可通过SERIAL远程命令进行设置。
