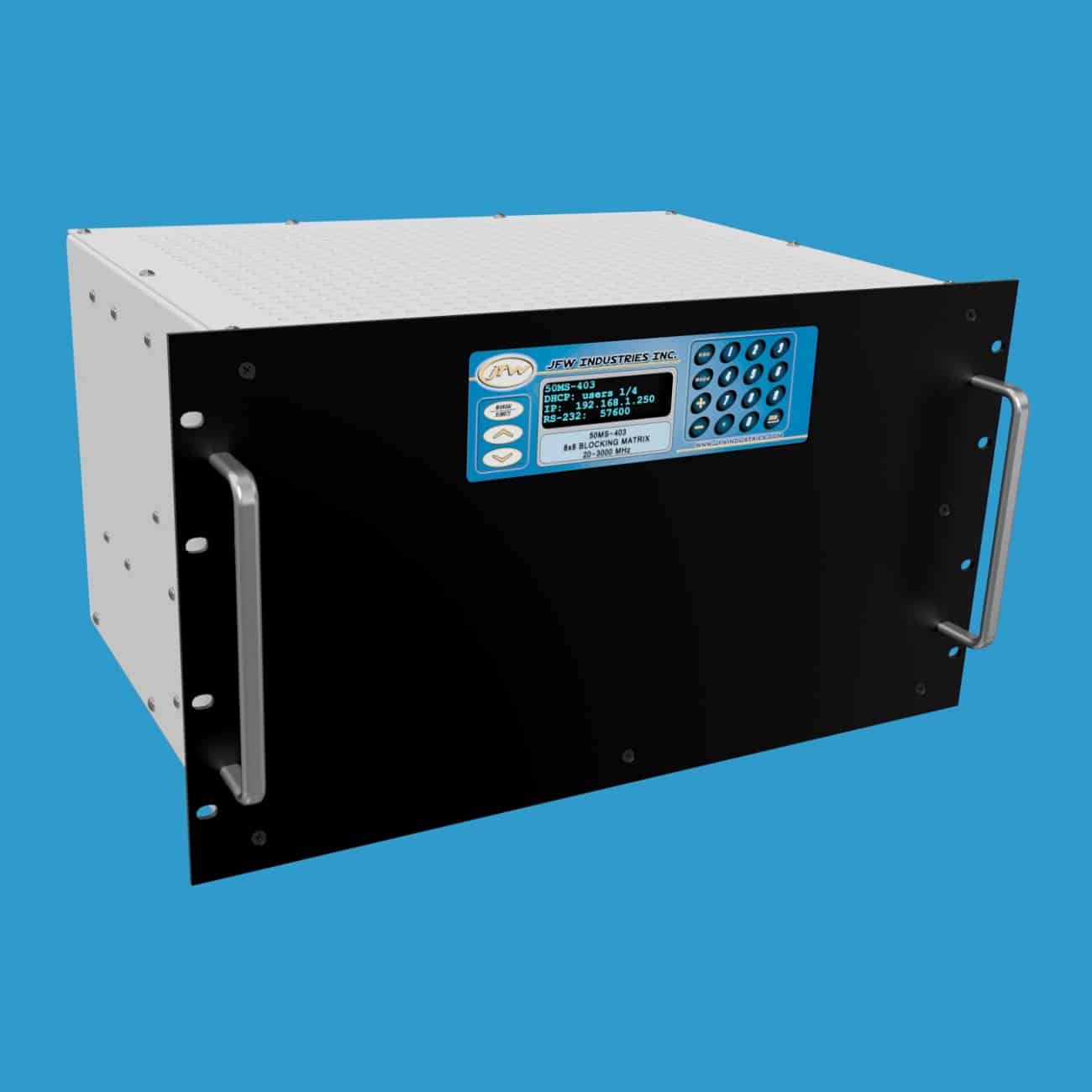

JFW 50MS-403 8×8阻塞式矩阵开关

产品概述

JFW 50MS-403 是一款工作频率范围为 20-3000 MHz 的 8×8 阻塞式矩阵开关。所有未使用的端口均为吸收式（即自终端匹配至 50 欧姆）。该产品提供 50 欧姆 N 型母头或 SMA 型母头射频连接器可选。矩阵在两侧均使用开关构建，每个输入端口同一时间只能连接至一个输出端口，一个 8×8 阻塞式矩阵**多可同时拥有 8 条激活路径。所有端口均支持双向操作，端口标注的 IN 和 OUT 仅作为命名惯例。

主要技术参数

• 阻抗：50 欧姆
• 配置：8×8 阻塞式矩阵开关
• 频率范围：20-3000 MHz
• 开关类型：固态
• 未使用端口：吸收式
• 射频输入功率：+20 dBm
• 远程控制：以太网和 RS-232
• 射频连接器：N 型或 SMA 型母头

手动路径控制

前面板上的按键和显示屏可用于手动设置路径并读取当前路径配置，操作直观便捷。

远程控制

该矩阵开关可通过以太网连接或串行连接（RS-232）进行远程控制。网络设置可通过按键手动更改，或使用 NET 远程命令远程更改。网络接口可设置为 DHCP 模式或固定地址模式，所有新测试系统出厂时均默认为 DHCP 模式。RS-232 连接使用零调制解调器型串行电缆连接至测试系统，支持高达 155200 波特的波特率。波特率可通过按键手动更改，或使用 SERIAL 远程命令远程更改。
