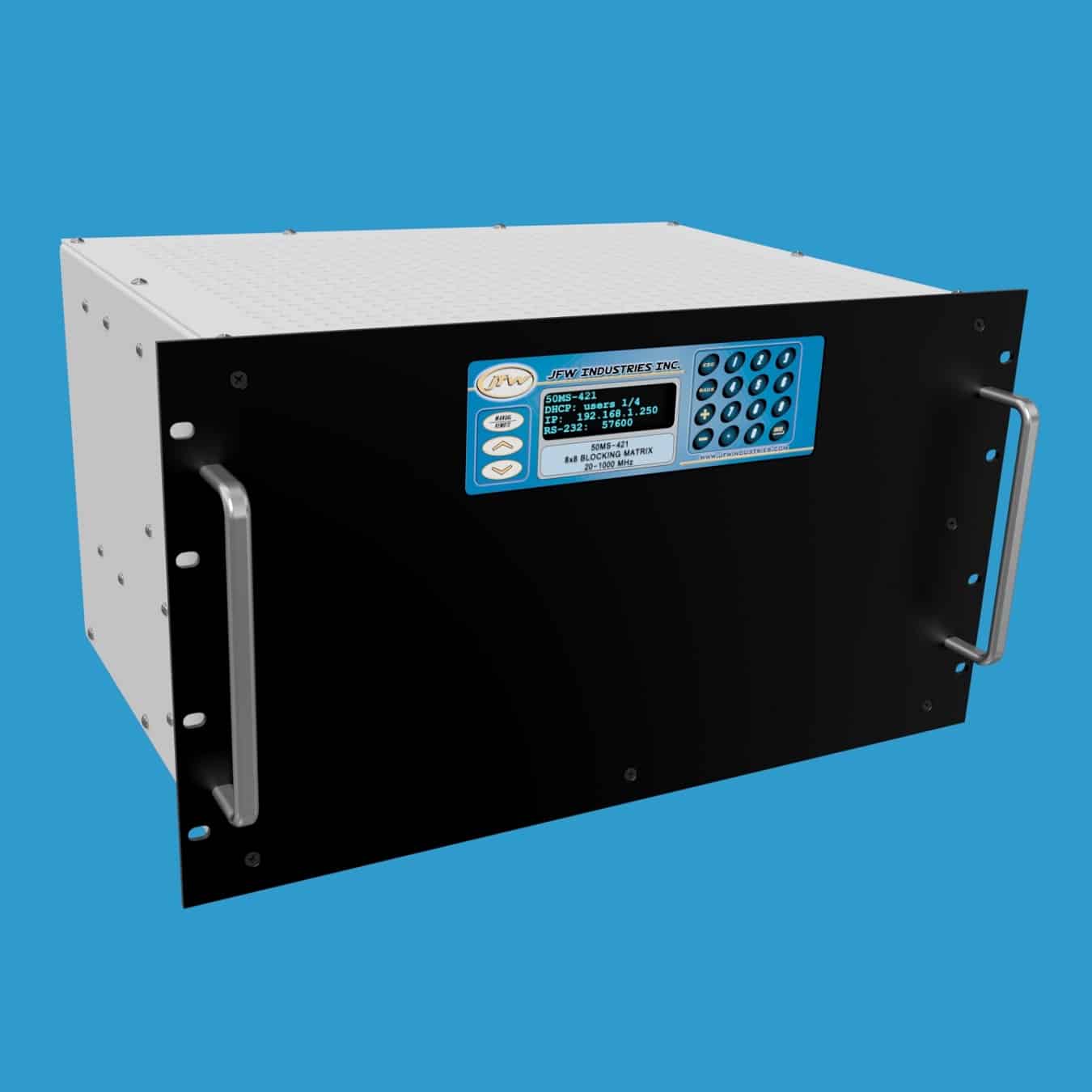

JFW Industries 50MS-421 8×8阻塞矩阵开关
品牌: JFW Industries
型号: 8×8 Blocking Matrix Switch
JFW Industries 50MS-421是一款工作频率为20-1000 MHz的8×8阻塞矩阵开关，采用固态开关设计，所有未使用端口均为吸收式（50欧姆自终端），支持以太网和RS-232远程控制，可选BNC、N型或SMA母头射频连接器。
产品详情
产品概述
JFW Industries 50MS-421是一款工作频率为20-1000 MHz的8×8阻塞矩阵开关。所有未使用的端口均为吸收式设计（即自终端接入50欧姆负载）。该产品可选配BNC、N型或SMA母头射频连接器。矩阵的两侧均采用开关构建，每个输入端口一次只能连接到一个输出端口。8×8阻塞矩阵**多可同时拥有8条活动路径。所有端口均支持双向工作。
手动路径控制
前面板上的键盘和显示屏可用于手动设置路径及读取当前路径配置。
远程控制
该矩阵开关可通过以太网或RS-232串口进行远程控制。网络设置可通过键盘手动更改，或使用NET远程命令进行远程更改。网络接口可设置为DHCP模式或固定地址模式。所有新测试系统出厂时默认配置为DHCP模式。通过零调制解调器型串口电缆连接RS-232。支持高达155200波特的波特率，波特率可通过键盘手动更改或使用SERIAL远程命令进行远程更改。
主要技术参数
- 阻抗：50欧姆
- 频率范围：20-1000 MHz
- 开关类型：固态
- 配置：8×8阻塞矩阵
- 未使用端口：吸收式
- 射频输入功率：+20 dBm
- 远程控制：以太网和RS-232
- 射频连接器：BNC、N型或SMA母头
