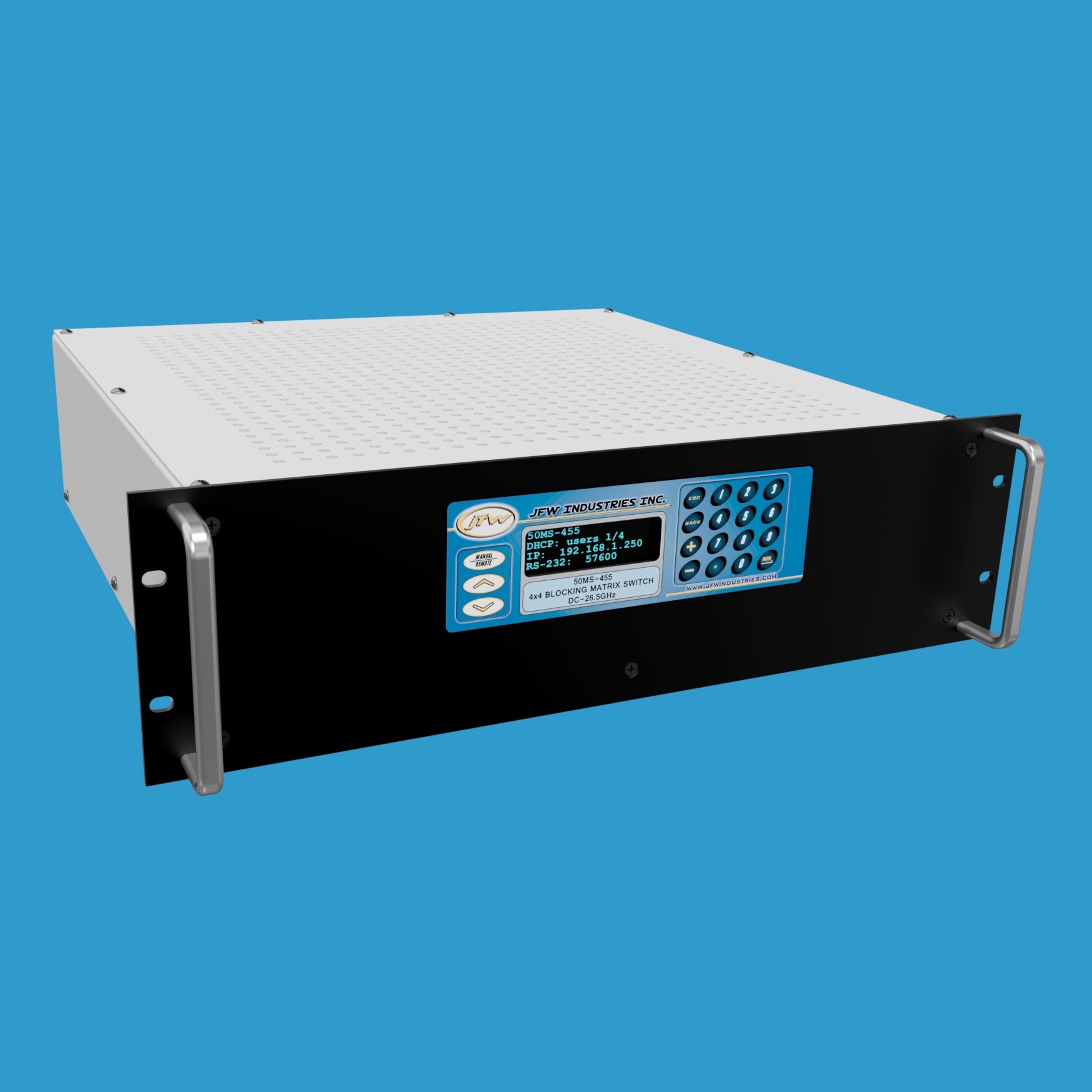

JFW 50MS-455 4×4阻塞矩阵开关

产品概述

JFW Industries 50MS-455 是一款高性能4×4阻塞矩阵开关，工作频率范围覆盖DC至26.5 GHz，采用电机械式开关技术。所有未使用端口均为吸收式设计（即自终端接50欧姆），配备3.5mm母头连接器。该矩阵在矩阵的两侧均使用开关构建，每个输入端口一次只能设置为一个输出端口，4×4阻塞矩阵**多可同时拥有4条有效路径。所有端口均支持双向操作，端口标注IN和OUT仅作为命名惯例。

主要技术参数

• 阻抗：50欧姆
• 配置：4×4阻塞矩阵
• 频率范围：DC - 26.5 GHz
• 开关类型：电机械式
• 未使用端口：吸收式（自终端）
• 射频输入功率：50瓦（冷开关状态）
• 射频连接器：3.5mm母头

手动路径控制

前面板配备按键键盘和显示屏，用户可直接通过前面板手动设置信号路径并读取当前路径配置状态，操作直观便捷。

远程控制

该矩阵开关支持通过以太网连接或RS-232串行连接进行远程控制。网络设置可通过前面板按键手动更改，也可使用NET远程命令远程修改。网络接口支持DHCP模式或固定地址模式，所有新测试系统出厂默认为DHCP模式。RS-232连接采用零调制解调器型串行电缆，支持高达155200波特率，波特率可通过前面板按键或SERIAL远程命令进行调整。
