JFW Industries 50MS-471 6×6阻塞矩阵开关
品牌: JFW Industries
型号: 6×6 Blocking Matrix Switch

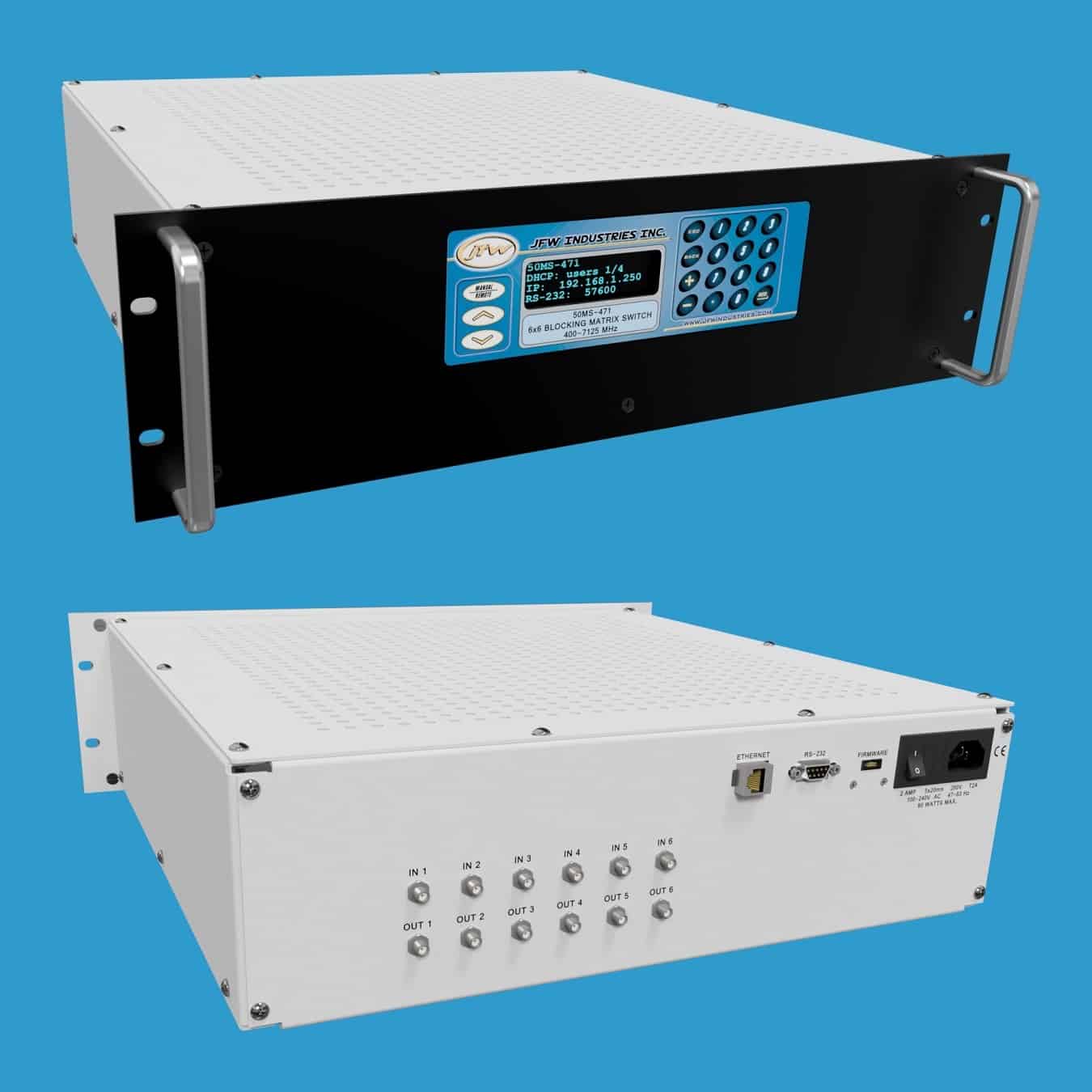

JFW Industries 50MS-471是一款工作频率范围为400-7125 MHz的6×6阻塞矩阵开关，采用固态开关技术，50欧姆阻抗设计。支持以太网和RS-232远程控制，所有未使用端口为吸收式端接，提供N型或SMA型母头射频连接器选项。
产品详情
产品概述
50MS-471是一款6×6阻塞矩阵开关，工作频率范围为400-7125 MHz。所有未使用端口均为吸收式（即自端接至50欧姆）。提供N型母头或SMA型母头射频连接器可选。该矩阵在矩阵的两半部分均采用开关构建，每个输入端口一次只能设置连接到一个输出端口。6×6阻塞矩阵**多只能有6条活跃路径。端口标记为IN（输入）和OUT（输出）仅作为命名约定，所有端口均支持双向操作。
手动路径控制
前面板上的键盘和显示屏可用于手动设置路径并读取当前路径设置。
远程控制
该矩阵开关可通过以太网连接或串行连接（即RS-232）进行远程控制。网络设置可通过键盘手动更改，或使用NET远程命令进行远程更改。网络接口可设置为DHCP模式或固定地址模式。所有新测试系统出厂时均设置为DHCP模式。测试系统的RS-232连接使用交叉调制解调器型串行电缆实现，支持高达155200波特率。波特率可通过键盘手动更改，或使用SERIAL远程命令进行远程更改。
关键参数
- 阻抗：50欧姆
- 配置：6×6阻塞矩阵开关
- 频率范围：400-7125 MHz
- 开关类型：固态
- 未使用端口：吸收式
- 射频输入功率：+26 dBm
- 远程控制：以太网和RS-232
- 射频连接器：N型或SMA型母头
