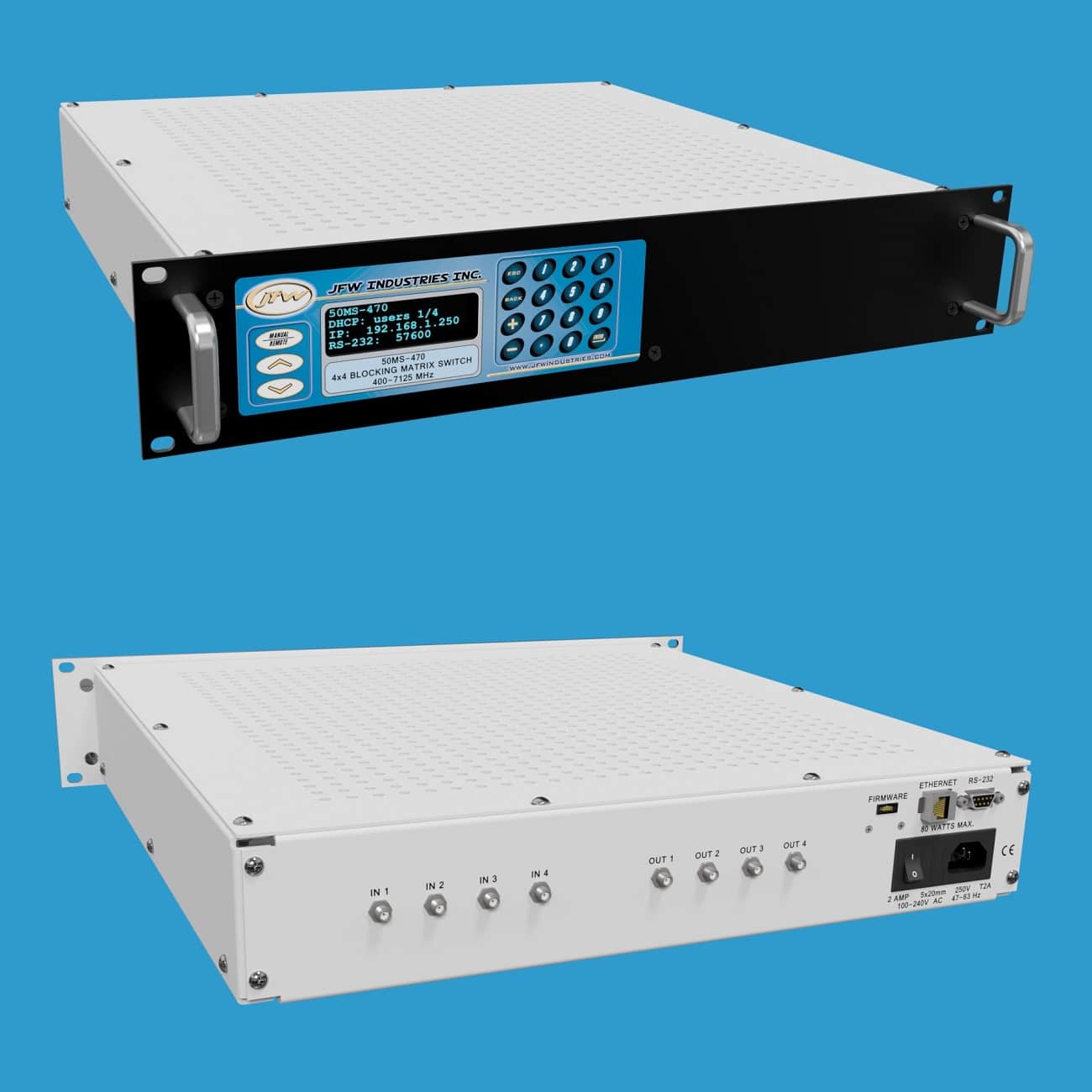

JFW 50MS-470 4×4阻塞矩阵开关

产品概述

JFW 50MS-470是一款4×4阻塞矩阵开关，工作频率范围为400-7125 MHz。所有未使用的端口均为吸收式设计（即自终端接入50欧姆负载）。该产品提供N型母头或SMA母头射频连接器可选。矩阵的两半部分均采用开关构建，每个输入端口一次只能连接到一个输出端口。一个4×4阻塞矩阵**多可同时拥有4条有效路径。端口标注为IN和OUT仅为命名惯例，所有端口均支持双向操作。

主要技术参数

• 阻抗：50欧姆
• 配置：4×4阻塞矩阵开关
• 频率范围：400-7125 MHz
• 开关类型：固态
• 未使用端口：吸收式
• 射频输入功率：+26 dBm
• 远程控制：以太网和RS-232
• 射频连接器：N型母头或SMA母头

手动路径控制

前面板配备键盘和显示屏，可用于手动设置路径以及读取当前路径配置状态，操作直观便捷。

远程控制

该矩阵开关支持通过以太网连接或RS-232串行连接进行远程控制。网络设置可通过前面板键盘手动更改，也可使用NET远程命令进行远程配置。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时默认为DHCP模式。

RS-232连接采用零调制解调器（null modem）类型的串行电缆与测试系统相连，支持高达155200波特率。波特率可通过前面板键盘手动更改，也可使用SERIAL远程命令进行远程设置。
