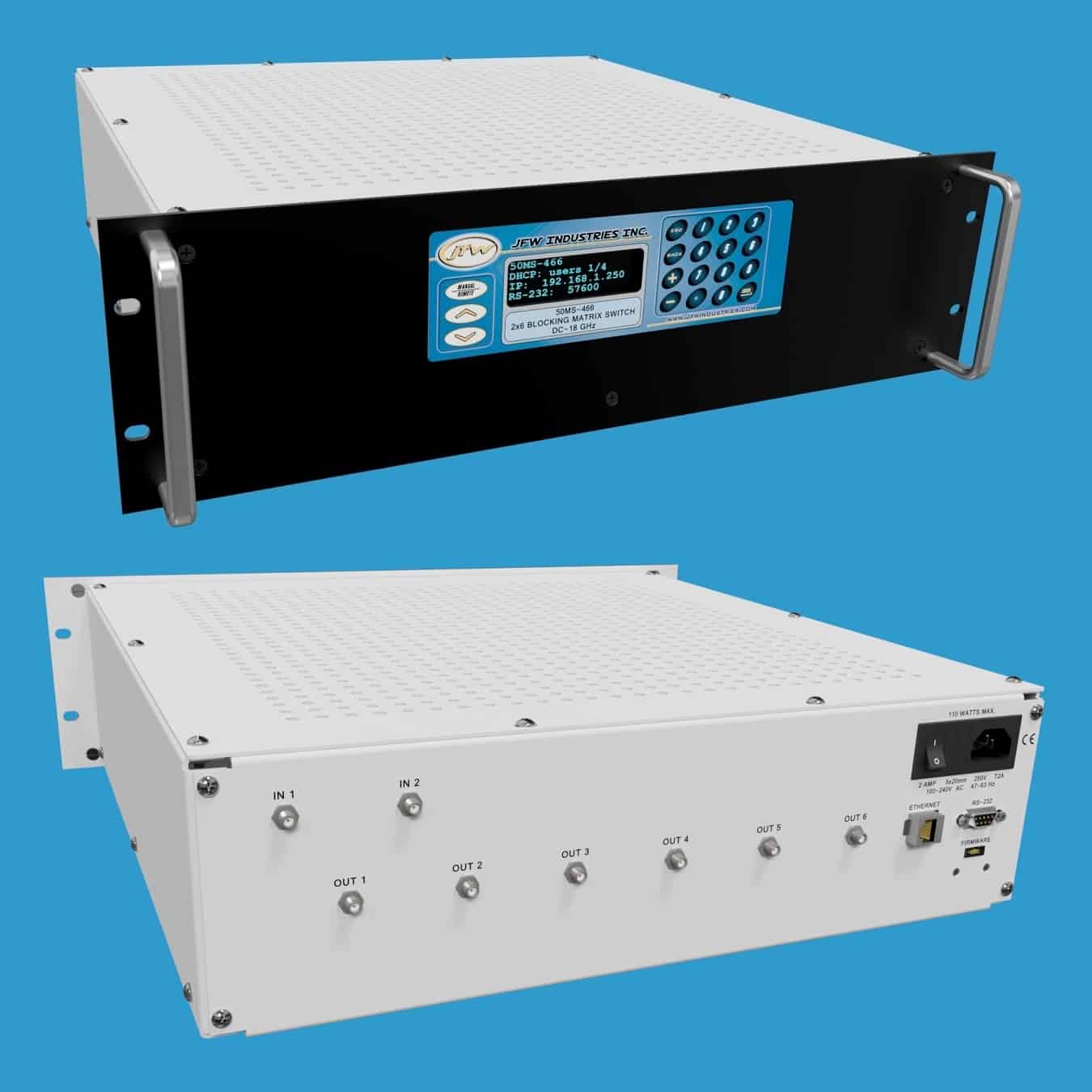

JFW 50MS-466 2×6阻塞矩阵开关

产品概述

JFW 50MS-466是一款2×6阻塞矩阵开关，工作频率范围为DC-18 GHz。所有未使用端口均为吸收式设计（即自端接至50欧姆）。该矩阵在矩阵的两半部分均使用开关构建，每个输入端口一次只能连接到一个输出端口，2×6阻塞矩阵**多可同时拥有2条活动路径。端口标记为IN和OUT仅为命名惯例，所有端口均支持双向工作。

主要特性

• 阻抗：50欧姆
• 频率范围：DC-18 GHz
• 开关类型：机电式（Electro-mechanical）
• 未用端口：吸收式（自端接至50欧姆）
• 射频连接器：N型母头或SMA型母头
• 射频输入功率：50瓦（冷切换）
• 远程控制：以太网和RS-232

手动路径控制

前面板上的键盘和显示屏可用于手动设置路径及读取当前路径设置。

远程控制

该矩阵开关可通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过键盘手动更改，也可使用NET远程命令进行远程更改。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时默认为DHCP模式。RS-232连接使用零调制解调器型串口电缆连接至测试系统，波特率**高可达155200 baud，波特率可通过键盘手动更改或使用SERIAL远程命令进行远程更改。
