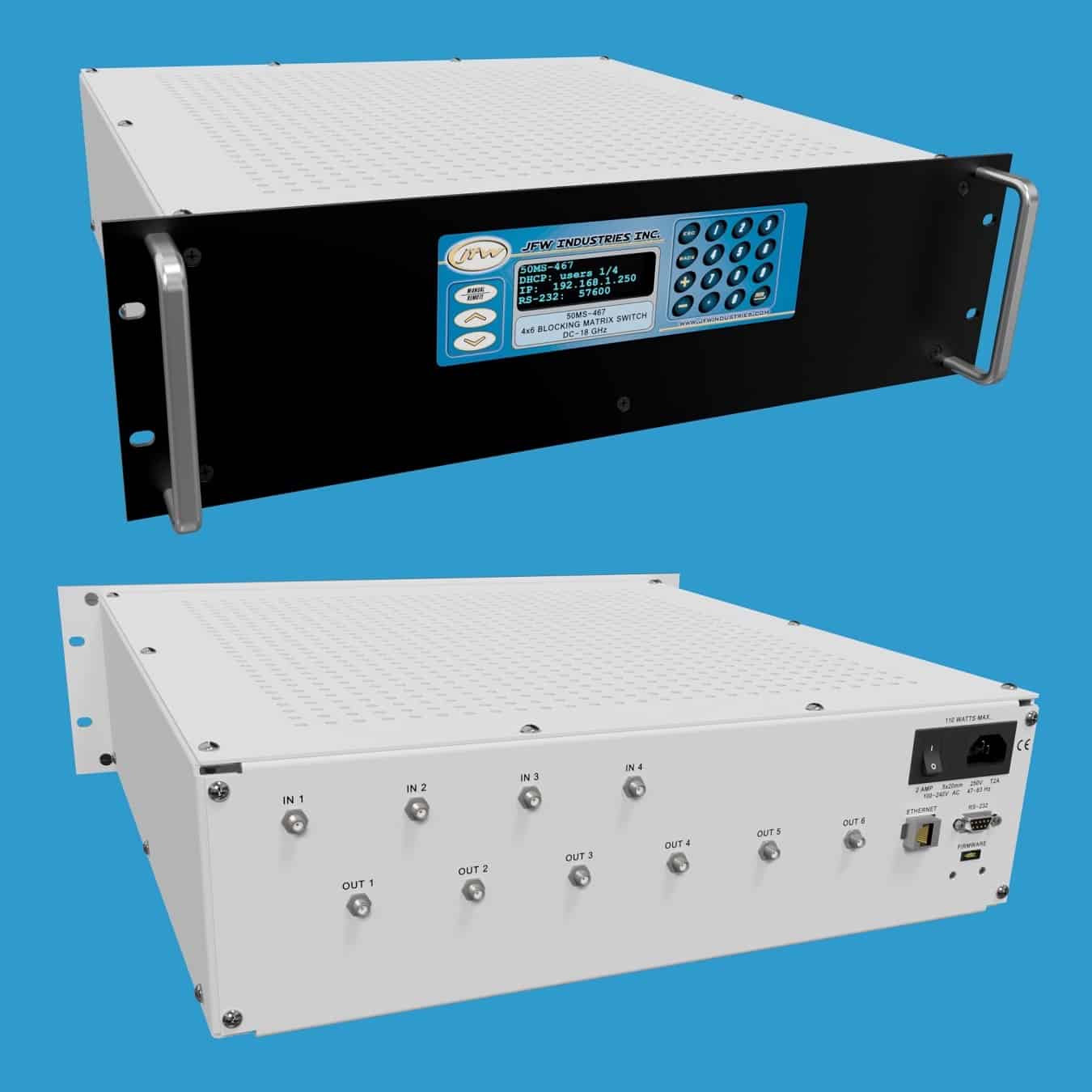

JFW 50MS-467 4×6阻塞矩阵开关

产品概述

JFW 50MS-467是一款工作频率覆盖DC至18 GHz的4×6阻塞矩阵开关。所有未使用的端口均为吸收式（即自终端至50欧姆），可有效防止信号反射。该矩阵开关在矩阵的两半部分均采用开关构建，每个输入端口在同一时间只能连接到一个输出端口，因此4×6阻塞矩阵**多可同时建立4条有效通路。所有端口均支持双向操作，端口标注IN和OUT仅作为命名惯例。

该设备提供50欧姆N型母头或SMA型母头射频连接器可选，**大射频输入功率为50瓦（冷切换）。

前面板手动控制

前面板配备按键和显示屏，可用于手动设置通路以及读取当前通路配置状态，操作直观便捷。

远程控制

该矩阵开关支持通过以太网或RS-232串行连接进行远程控制：

• 以太网控制：网络设置可通过前面板按键手动更改，也可使用NET远程命令进行远程配置。网络接口支持DHCP模式或固定地址模式，所有新测试系统出厂时默认设置为DHCP模式。
• RS-232控制：通过交叉调制解调器型串行电缆连接至测试系统，支持**高155200波特率。波特率可通过前面板按键手动更改，也可使用SERIAL远程命令进行远程调整。
