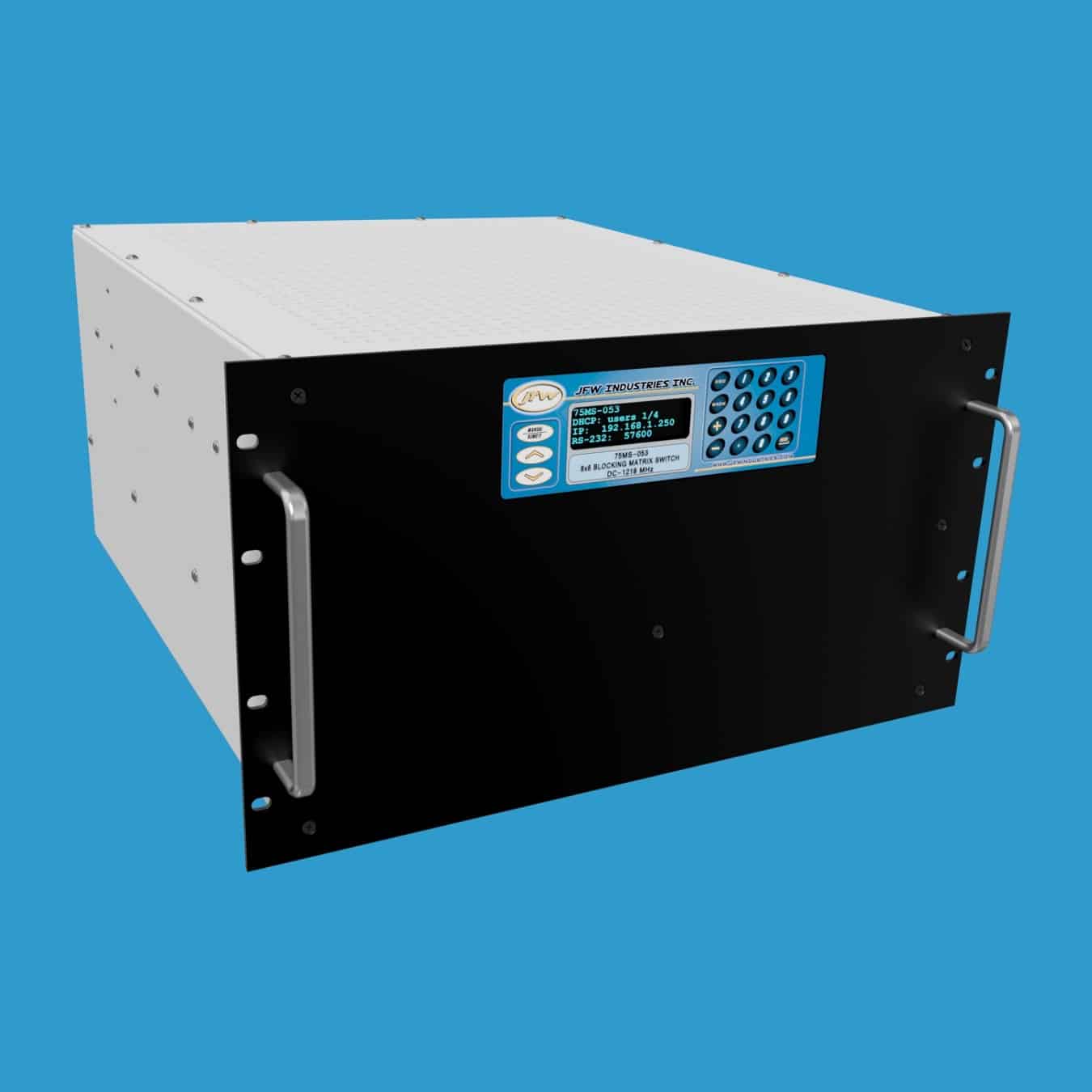

JFW Industries 75MS-053 8×8阻塞矩阵开关

产品概述

JFW Industries 型号75MS-053是一款75欧姆8×8阻塞矩阵开关，工作频率范围为DC-1218 MHz。所有未使用端口均为吸收式（即自终端匹配至75欧姆）。该产品配备75欧姆F型母头连接器。矩阵采用在矩阵两半部分均配置开关的结构设计，每个输入端口一次只能设定连接至一个输出端口。8×8阻塞矩阵**多可同时拥有8条活动路径。端口标记为IN和OUT仅为命名惯例，所有端口均支持双向操作。

关键参数

• 阻抗：75 Ohm
• 配置：8×8阻塞矩阵开关
• 频率范围：DC-1218 MHz
• 开关类型：电机械式（Electro-mechanical）
• 未用端口：吸收式（Absorptive）
• 射频输入功率：+20 dBm
• 射频连接器：F型母头（F Female）

手动路径控制

前面板上的键盘和显示屏可用于手动设置路径以及读取当前路径设置状态，操作直观便捷。

远程控制

该矩阵开关支持通过以太网连接或串行连接（RS-232）进行远程控制。网络设置可通过键盘手动更改，也可使用NET远程命令进行远程修改。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时默认设置为DHCP模式。通过零调制解调器型串行电缆可实现RS-232连接至测试系统，波特率**高可达155200 baud，波特率可通过键盘手动更改或使用SERIAL远程命令进行远程设置。
