JFW Industries 50SA-804-XX 1P4T射频开关组件

产品概述

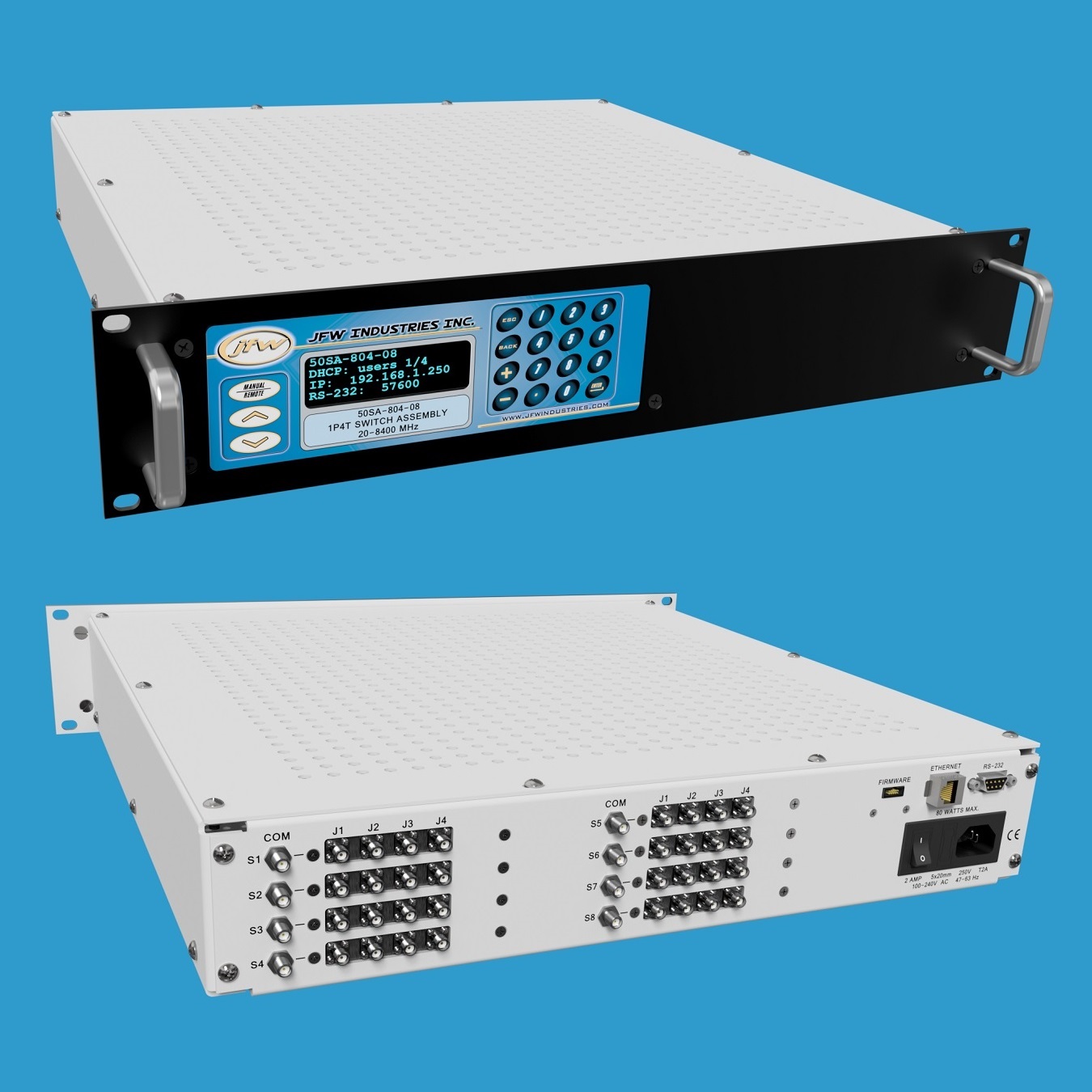

JFW Industries 50SA-804-XX 是一款19英寸机架安装式射频开关组件。该组件可配置1至8个射频开关，开关类型为50欧姆1P4T自端接型，工作频率范围覆盖20-8400 MHz。该型号标配SMA母头连接器，适用于各类射频测试与信号切换应用场景。

主要技术参数

• 阻抗：50 Ohm
• 开关数量：可选1至8个开关
• 开关类型：1P4T 自端接型
• 频率范围：20-8400 MHz
• 射频输入功率：+26 dBm
• 射频连接器：SMA母头（SMA Female）
• 手动控制：显示屏与键盘
• 远程控制：以太网（Ethernet）/ RS-232串口

型号配置示例

• 50SA-804-01 — SMA连接器（1个开关）
• 50SA-804-02 — SMA连接器（2个开关）
• 50SA-804-03 — SMA连接器（3个开关）
• 50SA-804-04 — SMA连接器（4个开关）
• 50SA-804-05 — SMA连接器（5个开关）
• 50SA-804-06 — SMA连接器（6个开关）
• 50SA-804-07 — SMA连接器（7个开关）
• 50SA-804-08 — SMA连接器（8个开关）

远程控制功能

该开关组件支持通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过键盘手动更改，也可使用NET远程命令进行远程修改。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时默认设置为DHCP模式。

RS-232串口连接采用零调制解调器（null modem）类型的串行电缆，支持最高155200波特率。波特率可通过键盘手动更改，也可使用SERIAL远程命令进行远程调整。
