JFW Industries 50SA-805-XX 1P8T射频开关组件（1-8路，20-8400 MHz）

产品概述

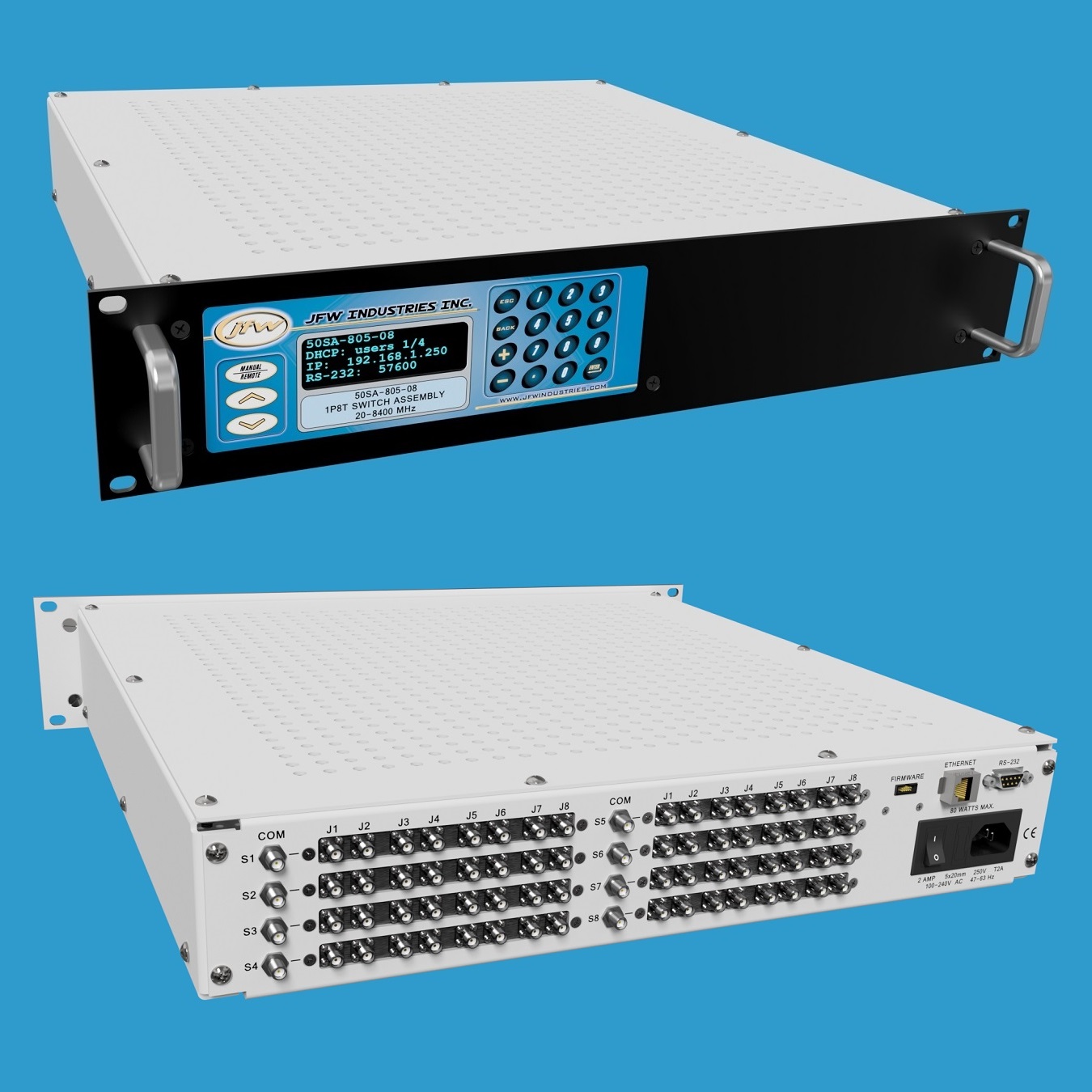

JFW Industries 50SA-805-XX 是一款19英寸机架式射频开关组件，专为多通道射频测试应用而设计。该组件可灵活配置1至8个射频开关，每个开关均为50欧姆1P8T（单刀八掷）自终端型，工作频率覆盖20-8400 MHz，标配SMA母头连接器，射频输入功率高达+26 dBm。

型号配置

根据开关数量不同，可选以下型号配置：

• 50SA-805-01 — 1路开关，SMA连接器
• 50SA-805-02 — 2路开关，SMA连接器
• 50SA-805-03 — 3路开关，SMA连接器
• 50SA-805-04 — 4路开关，SMA连接器
• 50SA-805-05 — 5路开关，SMA连接器
• 50SA-805-06 — 6路开关，SMA连接器
• 50SA-805-07 — 7路开关，SMA连接器
• 50SA-805-08 — 8路开关，SMA连接器

控制方式

该开关组件支持多种控制方式，满足不同测试场景需求：

• 手动控制：通过前面板显示屏与键盘进行操作
• 远程控制：支持以太网连接或串口连接（RS-232）

远程控制详细说明

远程控制功能支持以下特性：

• 网络接口可设置为DHCP模式或固定地址模式，出厂默认为DHCP模式
• 网络设置可通过键盘手动更改，或通过NET远程命令进行配置
• RS-232连接使用零调制解调器型串口线缆
• 波特率最高支持155200 baud，可通过键盘手动更改或通过SERIAL远程命令设置

主要技术参数

• 阻抗：50欧姆
• 开关类型：1P8T（单刀八掷）自终端型
• 开关数量：1至8个可选
• 频率范围：20-8400 MHz
• 射频输入功率：+26 dBm
• 射频连接器：SMA母头
• 安装方式：19英寸机架式
• 手动控制：显示屏与键盘
• 远程控制：以太网 / RS-232
