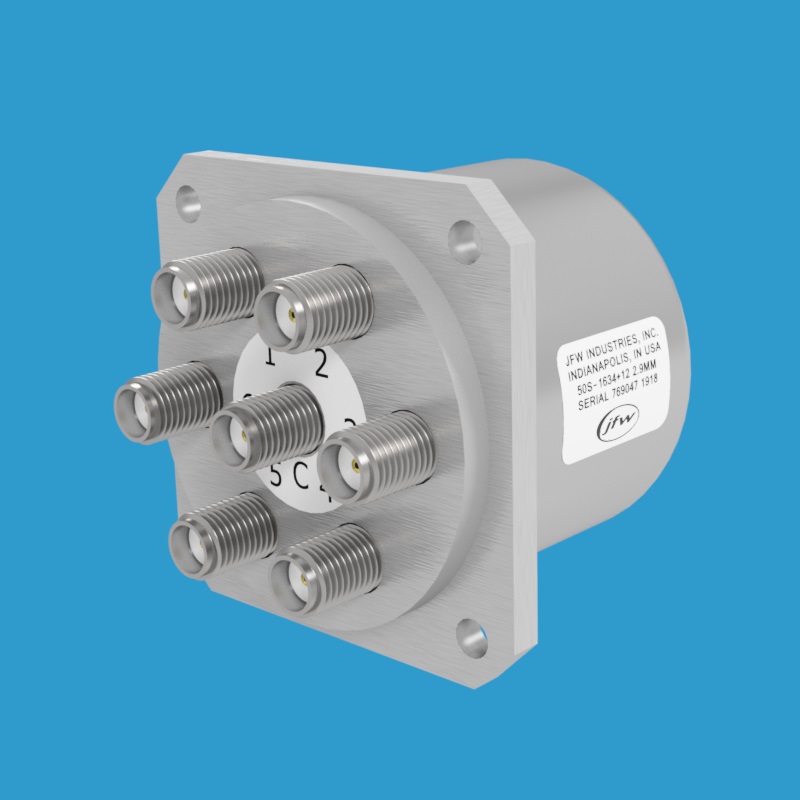

JFW 50S-1634+XX 1P6T 射频开关 DC-40 GHz
品牌: JFW Industries
型号: 50S-1634+XX 2.9MM
JFW 50S-1634+XX 是一款50欧姆机电式1P6T射频开关，工作频率范围为DC-40 GHz，配备2.9mm母头连接器。采用常开反射式设计，支持多种直流控制电压，适用于高频信号路由。
产品详情
产品概述
JFW 50S-1634+XX 是一款高性能的50欧姆机电式1P6T（单刀六掷）射频开关，工作频率范围覆盖 DC-40 GHz。该设备配备 2.9mm 母头射频连接器，专为高频信号路由和测试测量系统设计。
设计特点
- 常开反射式设计：采用常开类型，未使用的端口呈反射状态。这种设计允许开关处于全关状态，提高系统隔离度与安全性。
- 独立控制线路：该1P6T射频开关配备六条独立的控制线。每条控制线通过特定的直流信号电平（如 +12Vdc、+24Vdc 等）进行激活。
- 互斥激活机制：系统支持互斥操作，同一时间只能激活一条控制线，确保信号路径的准确切换。
技术参数
- 品牌：JFW Industries
- 型号：50S-1634+XX 2.9MM
- 阻抗：50 Ohm
- 开关配置：1P6T（单刀六掷）
- 开关类型：常开，反射式
- 频率范围：DC-40 GHz
- 切换速度：20 ms
- 射频连接器：2.9 mm 母头
- 控制电压：+12Vdc, +15Vdc, +24Vdc, +28Vdc
