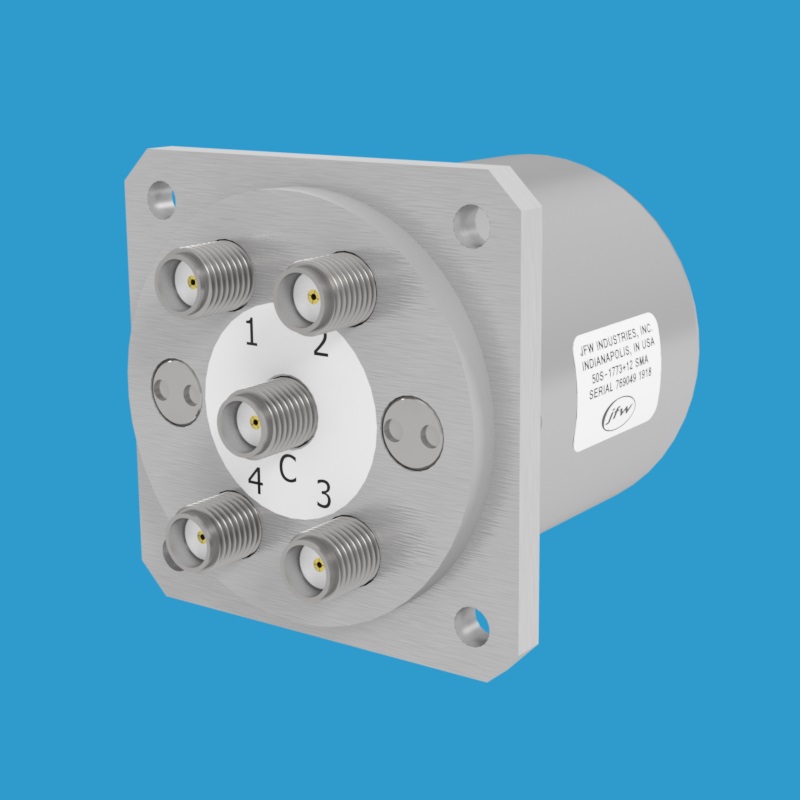

JFW 50S-1773+XX 1P4T 射频开关 DC-40 GHz
品牌: JFW Industries
型号: 50S-1773+XX 2.9MM
JFW 50S-1773+XX 是一款50欧姆机电式1P4T射频开关，工作频率覆盖DC-40 GHz，配备2.9mm母头连接器。采用常开反射式设计，支持多种直流控制电压，切换速度达20ms。
产品详情
产品概述
JFW Industries 推出的 50S-1773+XX 是一款高性能的50欧姆机电式 1P4T（单刀四掷）射频开关。该设备工作频率范围宽广，覆盖 DC至40 GHz，并配备 2.9mm母头 射频连接器，适用于各种高频测试与通信系统。
设计特点
此射频开关采用 常开（Normally Open） 设计，未使用的端口呈反射状态。常开设计使得开关能够具备“全关”状态，确保在无控制信号时的系统安全性与隔离度。
核心参数
- 阻抗：50 Ohm
- 开关配置：1P4T（单刀四掷）
- 频率范围：DC-40 GHz
- 切换速度：20 ms
- 射频连接器：2.9 mm 母头
- 控制电压：支持 +12Vdc、+15Vdc、+24Vdc 或 +28Vdc（视具体型号而定）
控制逻辑
该1P4T射频开关具备四条独立的控制线。每条控制线通过对应的正直流电压信号（如+12Vdc或+24Vdc）进行激活。需要注意的是，同一时间只能有一条控制线处于激活状态，以确保信号路径的正确切换。
