JFW 50P-2101 固态可编程衰减器

产品概述

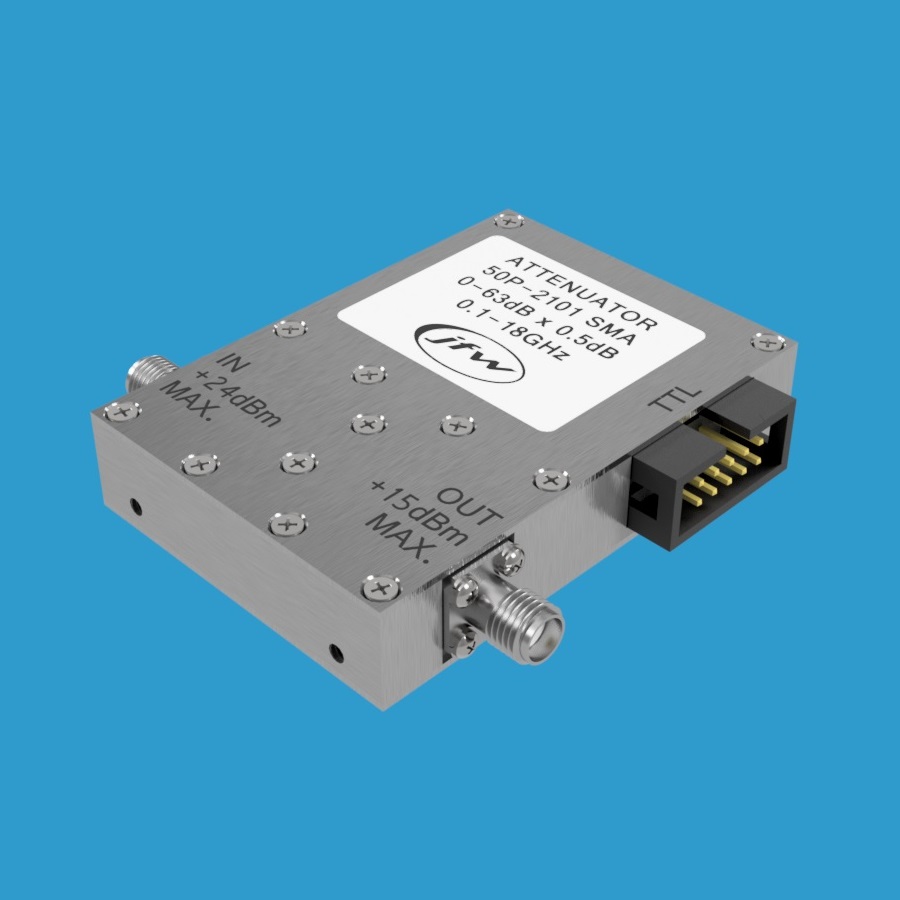

JFW 50P-2101 是一款 50 欧姆固态可编程衰减器，衰减范围为 0 至 63 dB，步进 0.5 dB，工作频率覆盖 100 MHz 至 18 GHz。该设备支持双向工作，配备 SMA 母头射频连接器，适用于射频和微波测试系统中的精确信号电平控制。

主要特性

• 阻抗：50 欧姆
• 衰减范围：0 至 63 dB
• 衰减步进：0.5 dB
• 频率范围：100 MHz 至 18 GHz
• 开关速度：1 µs
• 射频输入功率：输入端 +24 dBm，输出端 +15 dBm
• 控制方式：TTL
• 射频连接器：SMA 母头

衰减步进设计

该衰减器具有 7 个独立可控的衰减步进，分别为：0.5 dB、1 dB、2 dB、4 dB、8 dB、16 dB 和 31.5 dB。通过组合不同的步进，可实现 0 至 63 dB 范围内的任意衰减值。

TTL 控制说明

每个衰减步进对应一条独立的 TTL 控制线。TTL 高电平将激活对应的衰减步进，TTL 低电平将关闭对应的衰减步进。可同时使用多条控制线来设定组合衰减值：

• 激活 7 dB 设置：需将 1 dB、2 dB、4 dB 控制线均设为 TTL 高电平。
• 激活 17.5 dB 设置：需将 0.5 dB、1 dB、16 dB 控制线均设为 TTL 高电平。
• 设置为插入损耗状态（即 0 dB）：所有控制线均设为 TTL 低电平。

双向工作

该设备支持双向工作。设备标注
