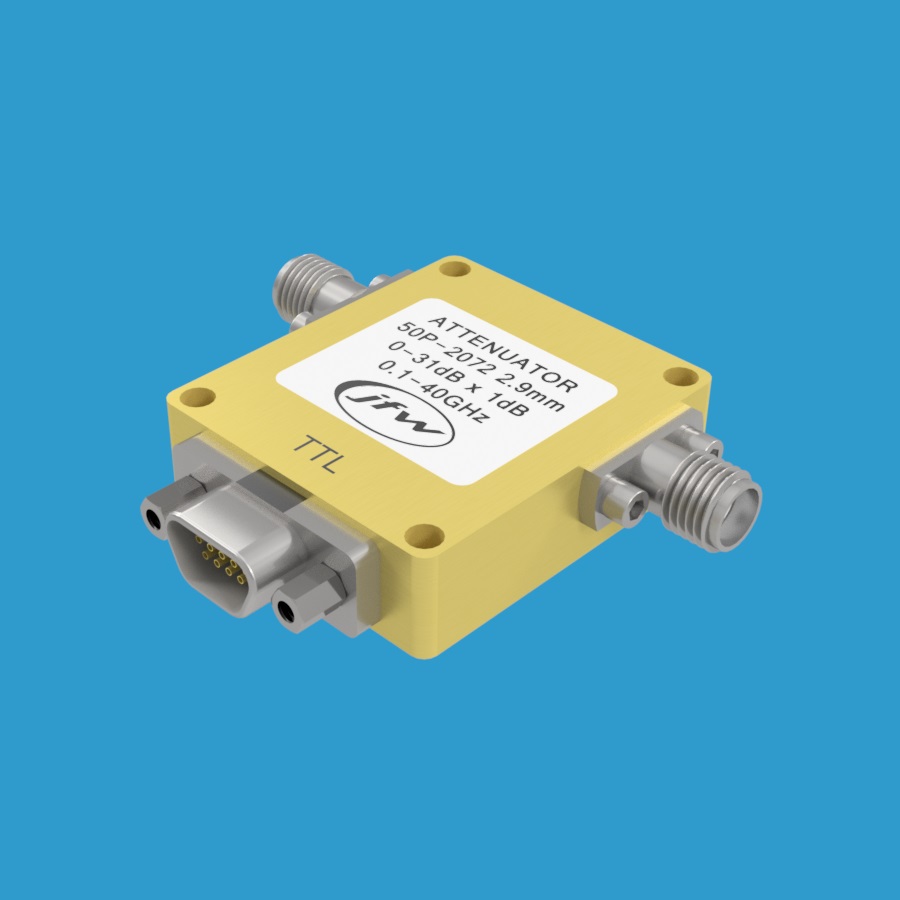

JFW 50P-2072 固态可编程衰减器 0.1-40 GHz 0-31dB

产品概述

JFW 50P-2072 是一款50欧姆固态可编程衰减器，衰减范围为0至31dB，步进精度为1dB。该器件工作频率覆盖100 MHz至40 GHz，额定射频输入功率为+20 dBm（在+25 dBm时0.1 dB压缩）。配备2.9mm母头同轴射频连接器，适用于高频射频测试、信号调节及自动化测试系统等应用场景。

衰减步进控制

该衰减器具有五个独立控制的衰减步进，可通过组合实现0至31dB的任意衰减值：

• 1 dB 步进
• 2 dB 步进
• 4 dB 步进
• 8 dB 步进
• 16 dB 步进

通过同时激活多个控制线，可设置组合衰减值。例如：激活7dB设置时，需将1dB/2dB/4dB控制线均设为TTL低电平；激活18dB设置时，需将2dB/16dB控制线设为TTL低电平。将所有控制线设为TTL高电平即可将衰减器设置为插入损耗状态（0dB），将所有控制线设为TTL低电平即可设置为最大衰减值（31dB）。

TTL控制与反相逻辑

每个衰减步进对应一条TTL控制线，共五条TTL控制线。

• TTL低电平：开启对应衰减步进
• TTL高电平：关闭对应衰减步进

采用反相逻辑设计，便于与数字控制系统集成，实现快速精确的衰减调节。

关键技术参数

• 型号：50P-2072
• 品牌：JFW Industries
• 类型：固态可编程衰减器
• 阻抗：50 Ohm
• 总衰减范围：0 至 31 dB
• 衰减步进：1 dB
• 频率范围：100 MHz 至 40 GHz
• 开关速度：0.5 μs
• 射频输入功率：+20 dBm（0.1 dB压缩点：+25 dBm）
• 控制方式：TTL（反相逻辑）
• 射频连接器：2.9mm 母头同轴连接器
