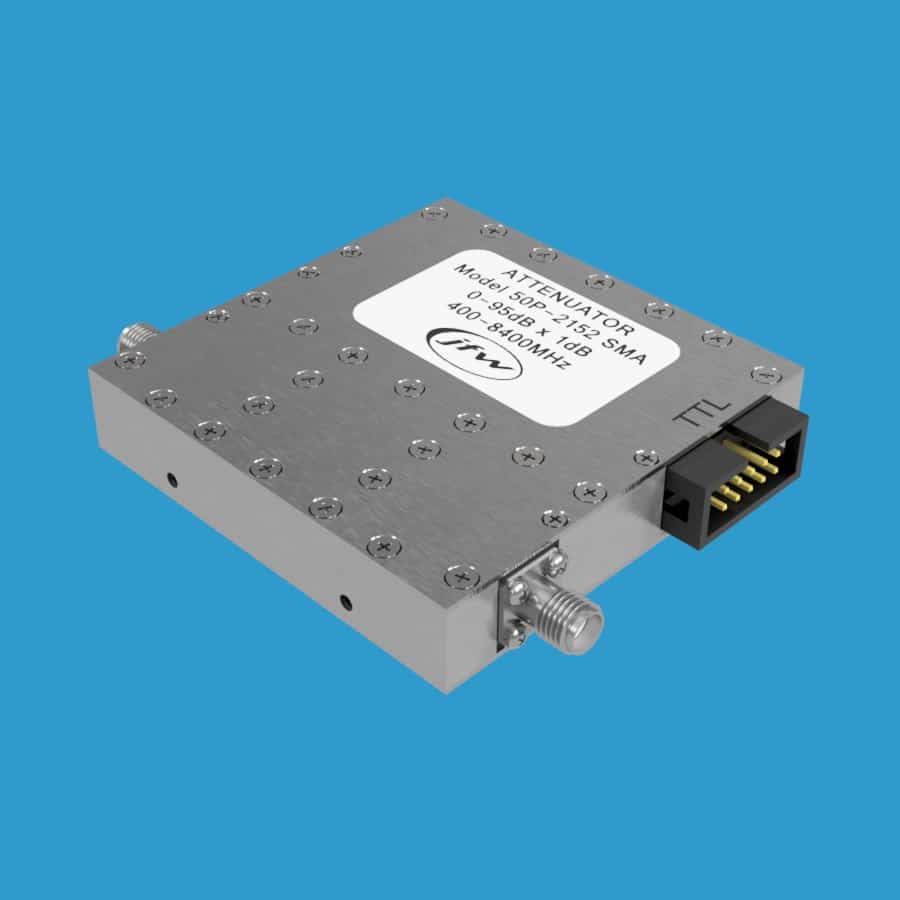

JFW Industries 50P-2152 固态可编程衰减器
品牌: JFW Industries
型号: 50P-2152
JFW Industries 50P-2152 是一款50欧姆固态可编程衰减器，衰减范围0至95dB，步进1dB，工作频率400-8400 MHz，采用TTL控制，配备SMA母头射频连接器，适用于射频测试与信号调节应用。
产品详情
产品概述
JFW Industries 50P-2152 是一款50欧姆固态可编程衰减器，衰减范围为0至95dB，步进精度为1dB。工作频率覆盖400-8400 MHz，额定射频输入功率为+24 dBm。该步进衰减器配备SMA母头同轴射频连接器，具有七个独立控制的衰减步进：1dB、2dB、4dB、8dB、16dB、32dB和32dB。
TTL控制方式
每个衰减步进对应一条TTL控制线，本型号共有七条TTL控制线。TTL高电平将开启对应衰减步进，TTL低电平将关闭对应衰减步进。可同时使用多条控制线设置组合衰减值。
- 激活7dB设置：需将1dB、2dB、4dB控制线全部设为TTL高电平
- 激活18dB设置：需将2dB、16dB控制线设为TTL高电平
- 设为0dB（插入损耗状态）：所有控制线必须设为TTL低电平
产品规格
- 型号：50P-2152
- 类型：固态可编程衰减器
- 阻抗：50 Ohm
- 总衰减范围：0-95 dB
- 步进精度：1 dB
- 频率范围：400-8400 MHz
- 开关速度：1 µS
- 射频输入功率：+24 dBm
- 控制方式：TTL
- 射频连接器：SMA母头
- 衰减步进：1dB、2dB、4dB、8dB、16dB、32dB、32dB（共七级）
推荐配件
- 016-306-XX（直流电缆，10针母头转开路线）
- 016-168-XX（直流电缆，10针母头转10针母头）
