JFW 50DR-111 手动步进衰减器
品牌: JFW Industries
型号: 50DR-111
JFW 50DR-111是一款50欧姆手动步进衰减器，衰减范围0-60dB，步进1dB，工作频率DC-2700MHz，额定功率2W，采用双旋钮设计，支持BNC、N、SMA、TNC连接器。
产品详情
产品概述

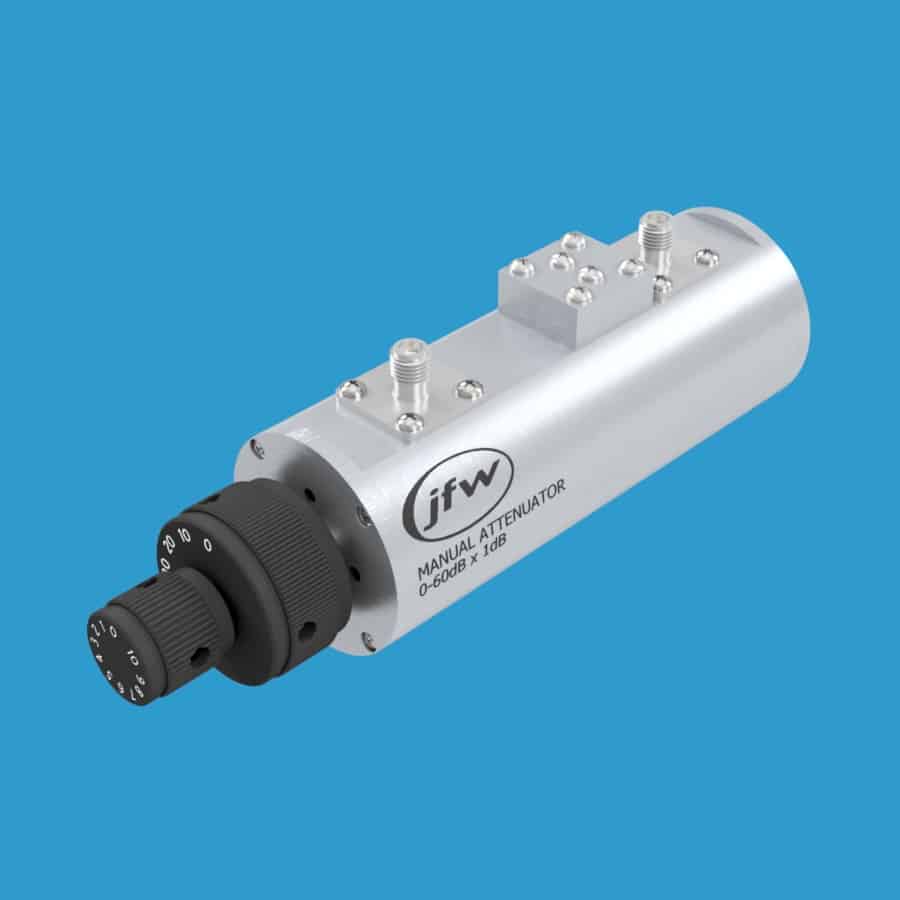

JFW Model 50DR-111 是一款高性能50欧姆手动步进衰减器，衰减范围为0至60dB，步进精度为1dB。该衰减器工作频率覆盖DC至2700MHz，平均射频输入功率额定值为2瓦，适用于各类射频测试与测量应用场景。
设计特点
该产品采用双旋钮设计，配备两个手动调节旋钮，操作灵活便捷：
- 小旋钮：用于1dB精细步进调节，实现精确的衰减控制
- 大旋钮：用于10dB粗调步进调节，快速设定大致衰减值
射频连接器
提供多种50欧姆同轴射频连接器选项（均为母头接口），满足不同系统集成需求：
- BNC 连接器
- N型 连接器
- SMA 连接器
- TNC 连接器
安装方式
衰减器前面板设有四个安装孔，支持面板安装方式，便于集成到各类测试系统、机架及设备面板中，安装稳固可靠。
核心参数
- 品牌：JFW Industries
- 型号：50DR-111
- 类型：手动可变衰减器
- 阻抗：50 Ohm
- 总衰减范围：0-60 dB
- 步进精度：1 dB
- 频率范围：DC-2700 MHz
- 射频输入功率：2 Watts
