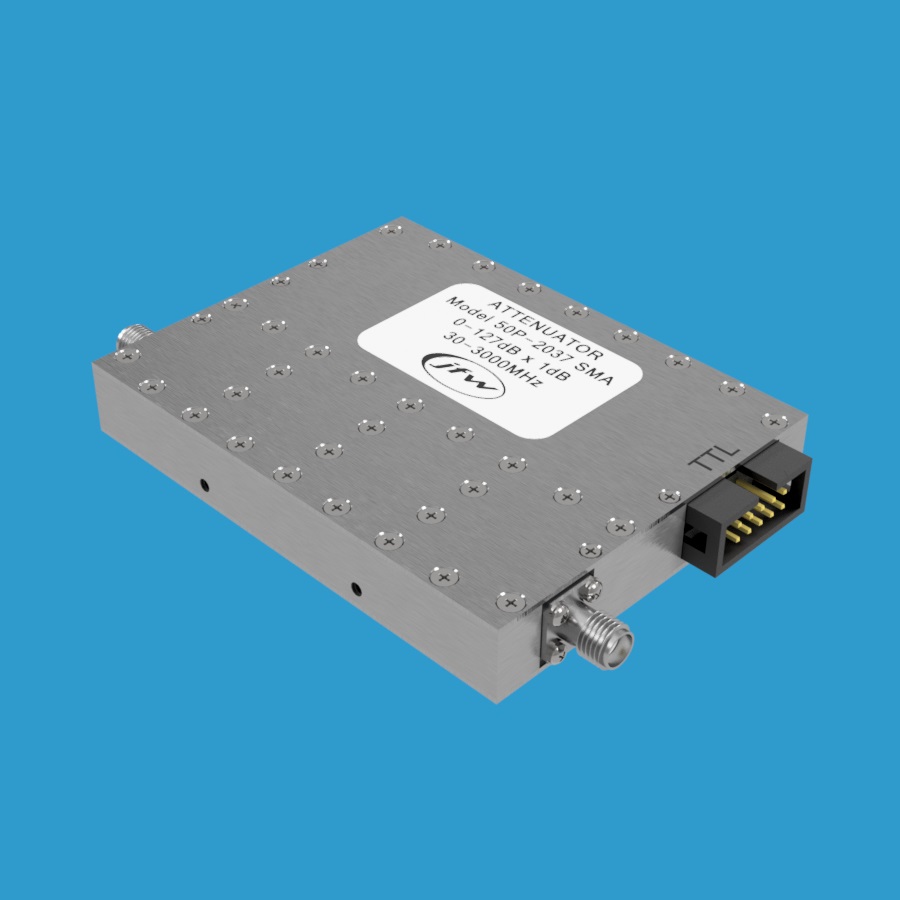

JFW 50P-2037 固态可编程衰减器

产品概述

JFW 50P-2037 是一款50欧姆固态可编程衰减器，衰减范围为0至127dB，步进1dB。工作频率覆盖30 MHz至3 GHz，额定射频输入功率为+27 dBm。该步进衰减器配备SMA母头同轴射频连接器。衰减器具有七个独立控制的衰减步进：1dB、2dB、4dB、8dB、16dB、32dB和64dB。

TTL控制方式

每个衰减步进对应一条TTL控制线，本型号共有七条TTL控制线。TTL高电平将开启对应衰减步进，TTL低电平将关闭对应衰减步进。可同时使用多条控制线来设置组合衰减值。具体示例如下：

• 激活7dB设置：需将1dB、2dB、4dB控制线全部设为TTL高电平
• 激活18dB设置：需将2dB和16dB控制线设为TTL高电平
• 设置为插入损耗状态（即0dB）：所有控制线必须设为TTL低电平

产品规格

阻抗：50 Ohm

总衰减范围：0-127 dB

衰减步进：1 dB

频率范围：30-3000 MHz

开关速度：4 μs

射频输入功率：+27 dBm

控制方式：TTL

射频连接器：SMA母头

推荐配件

• 016-306-XX（直流电缆，10针母头至开线）
• 016-168-XX（直流电缆，10针母头至10针母头）
