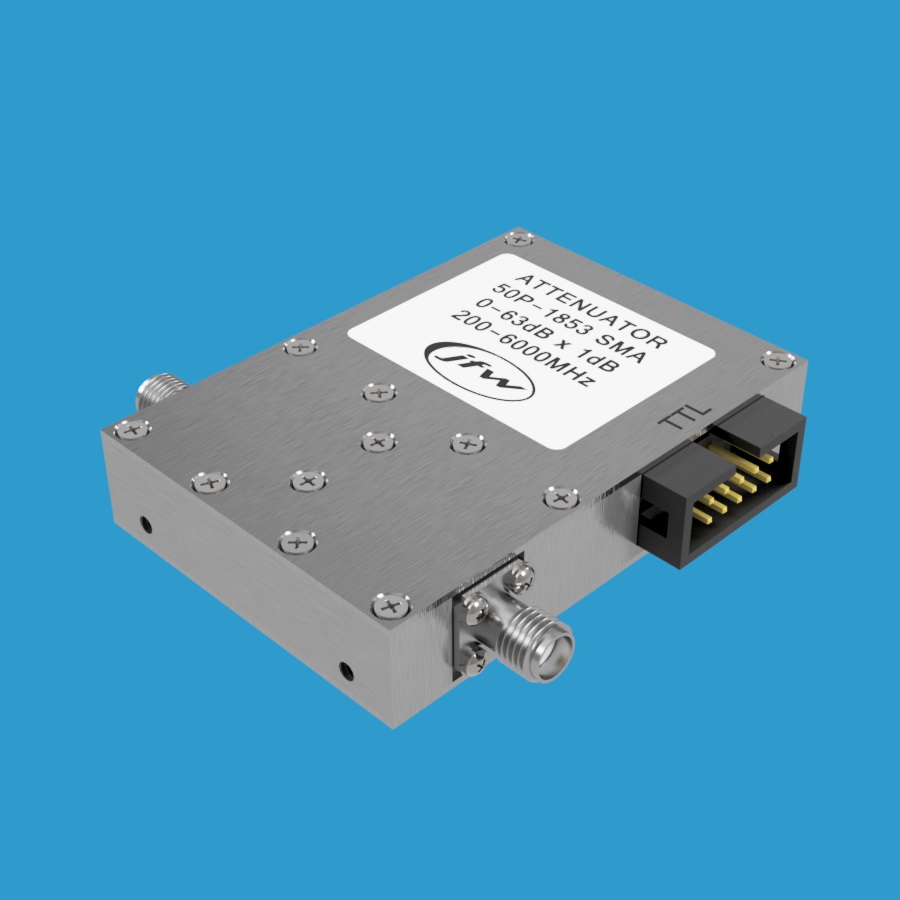

JFW Industries 50P-1853 固态可编程衰减器 200-6000MHz
品牌: JFW Industries
型号: 50P-1853
JFW Industries 50P-1853 是一款50欧姆固态可编程衰减器，频率范围200MHz至6GHz，衰减范围0至63dB（1dB步进），采用TTL控制方式，配备SMA母头射频连接器，**大射频输入功率+27dBm，切换速度3μs，适用于射频测试与自动化系统。
产品详情
产品概述
JFW Industries 50P-1853 是一款50欧姆固态可编程衰减器，衰减范围为0至63dB，步进精度为1dB。该器件工作频率覆盖200MHz至6GHz，额定射频输入功率为+27dBm，配备SMA母头同轴射频连接器。
该步进衰减器具有六个独立控制的衰减档位：1dB、2dB、4dB、8dB、16dB 和 32dB，通过组合不同档位可实现0至63dB范围内任意1dB步进的衰减值。
TTL控制方式
每个衰减档位对应一条独立的TTL控制线，共计六条TTL控制线。
- TTL高电平：开启对应衰减档位
- TTL低电平：关闭对应衰减档位
可同时使用多条控制线来设定组合衰减值。例如：
- 激活7dB设置：需将1dB/2dB/4dB控制线同时设为TTL高电平
- 激活18dB设置：需将2dB/16dB控制线同时设为TTL高电平
- 设置为插入损耗状态（即0dB）：所有控制线均设为TTL低电平
关键参数
- 型号：50P-1853
- 类型：固态可编程衰减器
- 阻抗：50 Ohm
- 频率范围：200-6000 MHz
- 总衰减量：63 dB
- 衰减步进：1 dB
- 切换速度：3 μs
- 射频输入功率：+27 dBm
- 控制方式：TTL
- 射频连接器：SMA母头
推荐配件
- 016-306-XX（直流电缆，10针母头转开路线）
- 016-168-XX（直流电缆，10针母头转10针母头）
