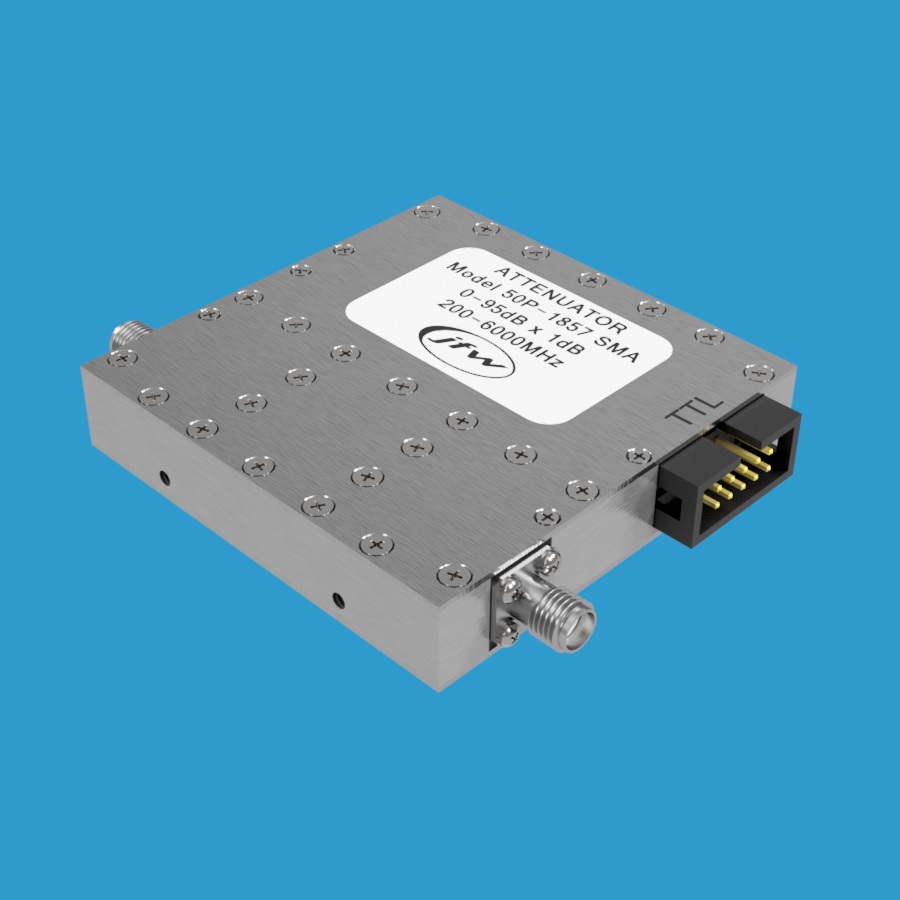

JFW Industries 50P-1857 固态可编程衰减器 200-6000MHz 0-95dB
品牌: JFW Industries
型号: 50P-1857
JFW Industries 50P-1857是一款50欧姆固态可编程衰减器，频率范围200MHz至6GHz，衰减范围0至95dB，步进1dB，支持TTL控制，配备SMA射频连接器，适用于射频信号精确衰减控制场景。
产品详情
产品概述
JFW Industries 50P-1857 是一款50欧姆固态可编程衰减器，衰减范围为0至95dB，步进1dB。其工作频率覆盖200MHz至6GHz，额定射频输入功率为+27dBm。该步进衰减器配备SMA母头同轴射频连接器，适用于各种射频信号精确衰减控制应用。
技术参数
- 型号：50P-1857
- 类型：固态可编程衰减器
- 阻抗：50 Ohm
- 总衰减范围：0-95 dB
- 衰减步进：1 dB
- 频率范围：200-6000 MHz
- 开关速度：4 μs
- 射频输入功率：+27 dBm
- 控制方式：TTL
- 射频连接器：SMA母头
TTL控制说明
该衰减器具有七个独立控制的衰减步进：1dB、2dB、4dB、8dB、16dB、32dB和32dB。每个衰减步进对应一条TTL控制线，共七条TTL控制线。
- TTL高电平将开启对应的衰减步进
- TTL低电平将关闭对应的衰减步进
- 可同时使用多条控制线设置组合衰减值
- 激活7dB设置：需将1dB/2dB/4dB控制线全部设为TTL高电平
- 激活18dB设置：需将2dB/16dB控制线设为TTL高电平
- 设置为插入损耗状态（即0dB）：所有控制线设为TTL低电平
推荐配件
- 016-306-XX（DC电缆，10针母头转开线）
- 016-168-XX（DC电缆，10针母头转10针母头）
