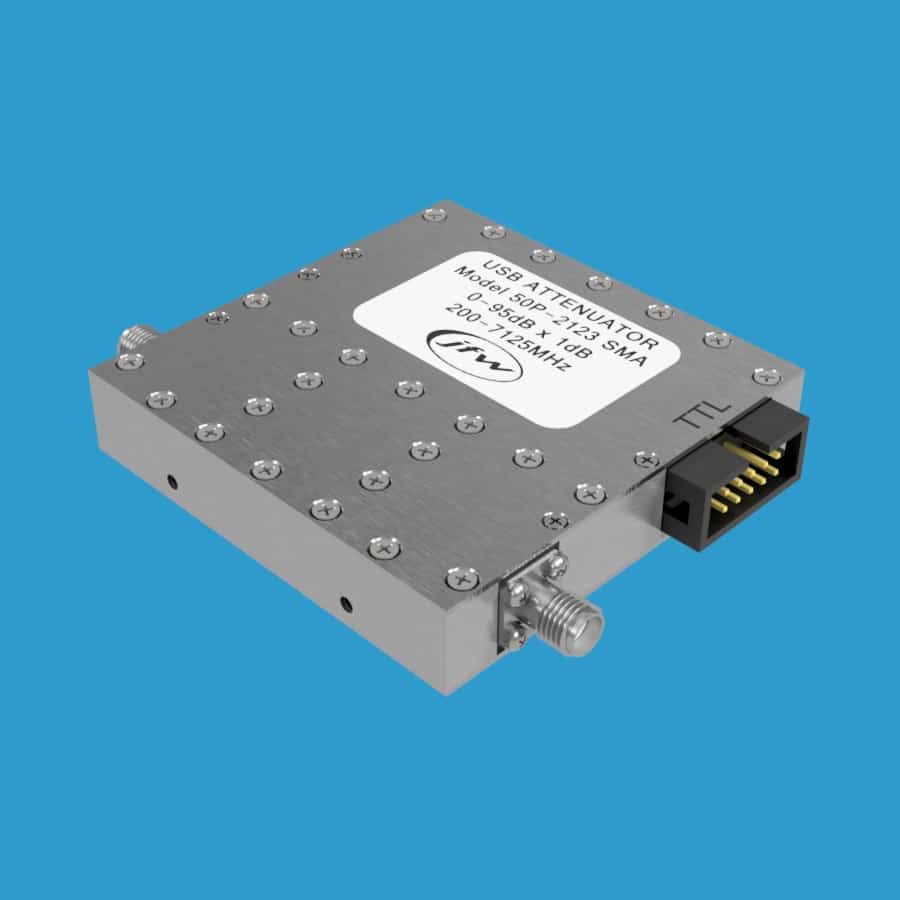

JFW Industries 50P-2123 固态可编程衰减器 200-7125MHz 0-95dB
品牌: JFW Industries
型号: 50P-2123
JFW Industries 50P-2123 是一款50欧姆固态可编程衰减器，衰减范围0至95dB，步进1dB，工作频率200-7125 MHz，支持+27 dBm射频输入功率，TTL控制，配备SMA连接器，切换速度4微秒。
产品详情
产品概述
JFW Industries 50P-2123 是一款50欧姆固态可编程衰减器，衰减范围为0至95dB，步进精度为1dB。工作频率覆盖200-7125 MHz，额定射频输入功率为+27 dBm。该步进衰减器配备SMA母头同轴射频连接器，内部设有七个独立控制的衰减档位：1dB、2dB、4dB、8dB、16dB、32dB和32dB。
核心参数
- 型号：50P-2123
- 类型：固态可编程衰减器
- 阻抗：50 Ohm
- 衰减总量：95 dB
- 衰减步进：1 dB
- 频率范围：200-7125 MHz
- 切换速度：4 uS
- 射频输入功率：+27 dBm
- 控制方式：TTL
- 射频连接器：SMA母头
TTL控制说明
每个衰减档位对应一条TTL控制线，本型号共有七条TTL控制线。TTL高电平将开启对应衰减档位，TTL低电平将关闭对应衰减档位。可同时使用多条控制线来设置组合衰减值：
- 激活7dB设置：需将1dB、2dB、4dB控制线同时设为TTL高电平
- 激活18dB设置：需将2dB和16dB控制线同时设为TTL高电平
- 设置衰减器为插入损耗状态（即0dB设置）：所有控制线均需设为TTL低电平
推荐配件
- 016-306-XX（直流电缆组件，10针母头转开线）
- 016-168-XX（直流电缆组件，10针母头转10针母头）
